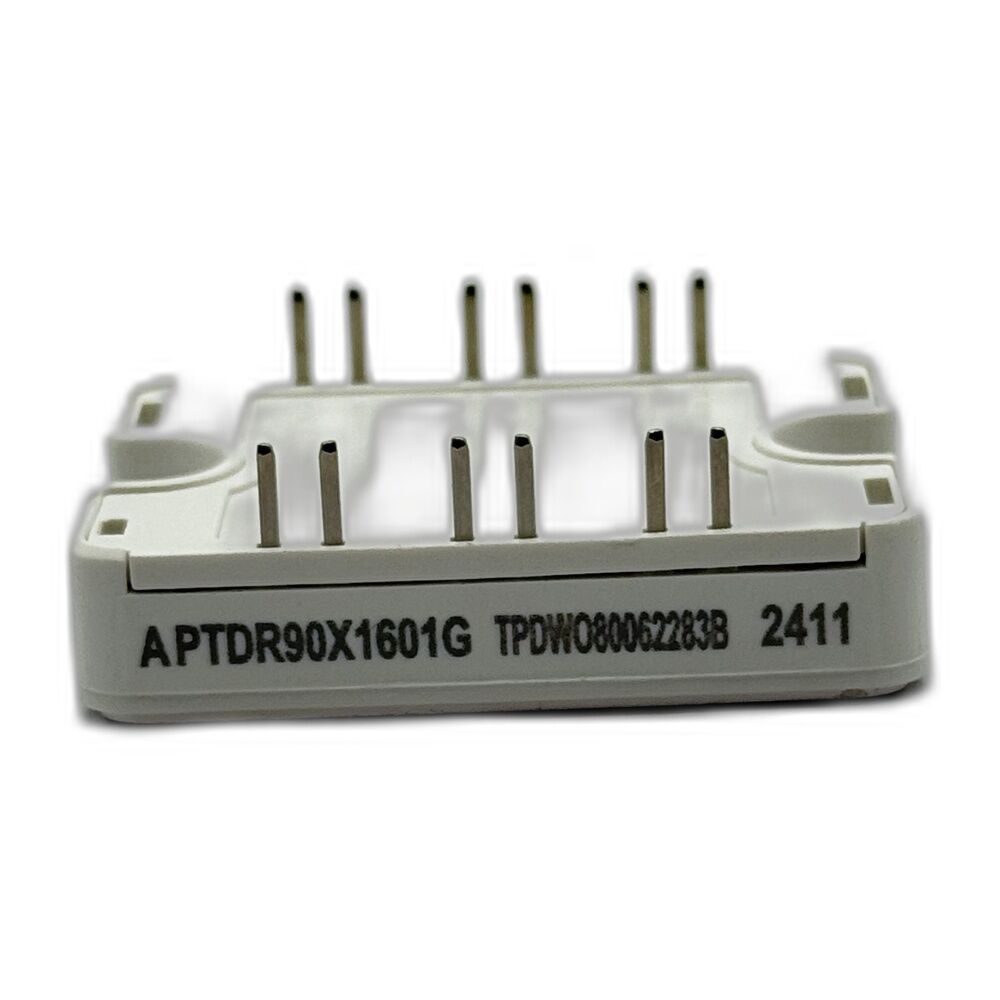

Microchip APTDR90X1601G Üç Faz Köprü Doğrultucu Diyot Modülü 90A 1600V
Microchip APTDR90X1601G Üç Faz Köprü Doğrultucu Diyot Modülü 90A 1600V
Microchip APTDR90X1601G, üç fazlı güç doğrultma uygulamaları için geliştirilmiş yüksek güvenilirlikli bir köprü doğrultucu diyot modülüdür. 1600V ters gerilim dayanımı ve 90A akım kapasitesi sayesinde inverter giriş doğrultucuları, endüstriyel güç kaynakları ve motor sürücü sistemlerinde verimli enerji dönüşümü sağlar. Kompakt SP1 paket yapısı ve düşük kaçak akım karakteristiği sayesinde yüksek performanslı güç elektroniği sistemlerinde güvenilir çalışma sunar.
Özellikler
- Stok Kodu: APTDR90X1601G
- Üretici: Microchip Technology
- Ürün Tipi: Üç Faz Köprü Doğrultucu Diyot Modülü
- Konfigürasyon: 3 Faz Köprü Diyot
- Maksimum ters gerilim (VRRM): 1600 V
- Ortalama doğrultulmuş akım (IF): 90 A
- Maksimum ani akım (IFSM): 850 A
- İleri gerilim düşümü (VF): yaklaşık 1.3 V
- Ters kaçak akım (IR): 50 µA @ 1600 V
- Maksimum jonksiyon sıcaklığı (Tj max): 150°C
- Çalışma sıcaklık aralığı: -40°C ile +150°C
- Termal direnç (RthJC): yaklaşık 0.85 °C/W
- İzolasyon gerilimi: 4000 V RMS
- Paket tipi: SP1 güç modülü
- Montaj tipi: Soğutucu üzerine vidalı montaj
- Ağırlık: yaklaşık 80 g
Kullanım Alanları
- İnverter giriş doğrultucu devreleri
- Endüstriyel motor sürücü sistemleri
- Anahtarlamalı güç kaynakları
- UPS güç sistemleri
- Endüstriyel güç dönüştürücü devreleri
- Enerji dönüşüm ve kontrol sistemleri
Avantajları
- Üç faz doğrultucu devresini tek modülde birleştiren kompakt tasarım
- 1600V yüksek gerilim dayanımı
- 90A akım kapasitesi ile güçlü doğrultma performansı
- Düşük kaçak akım ve düşük iletim kaybı
- Soğutucuya doğrudan montaj ile güçlü termal performans
- Endüstriyel uygulamalar için yüksek güvenilirlik
Açıklama: Microchip APTDR90X1601G doğrultucu diyot modülü, üç fazlı AC girişleri DC’ye dönüştürmek için kullanılan yüksek performanslı bir köprü doğrultucu modülüdür. 1600V gerilim dayanımı ve 90A akım kapasitesi ile motor sürücüleri, inverter sistemleri ve endüstriyel güç elektroniği uygulamalarında güvenilir enerji dönüşümü sağlar.
