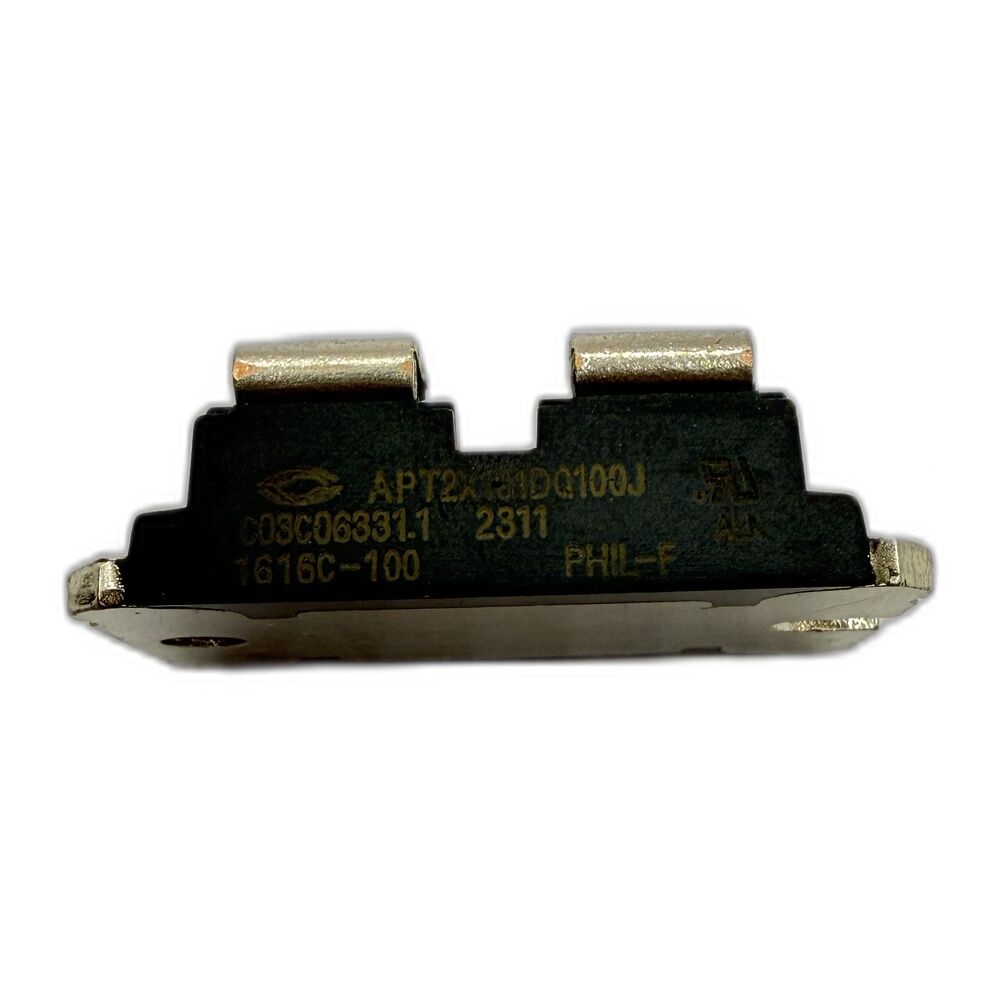

Microchip APT2X101DQ100J Ultrafast Recovery Diyot Modülü 100A 1000V
Microchip APT2X101DQ100J Ultrafast Recovery Diyot Modülü 100A 1000V
Microchip APT2X101DQ100J, yüksek hızlı anahtarlama uygulamaları için geliştirilmiş ultrafast soft-recovery doğrultucu diyot modülüdür. SOT-227 (ISOTOP®) paket yapısı ve 1000V ters gerilim dayanımı sayesinde inverterler, motor sürücüler ve anahtarlamalı güç kaynakları gibi yüksek güçlü güç elektroniği sistemlerinde güvenilir ve verimli çalışma sağlar. Çift bağımsız diyot yapısı sayesinde yüksek akım kapasitesi ve düşük anahtarlama kayıpları sunar.
Özellikler
- Stok Kodu: APT2X101DQ100J
- Üretici: Microchip Technology (Advanced Power Technology)
- Ürün Tipi: Ultrafast Soft Recovery Rectifier Diyot Modülü
- Konfigürasyon: Çift bağımsız diyot (Dual Independent)
- Maksimum ters gerilim (VRRM): 1000 V
- Ortalama ileri akım (IFAV): 100 A (her diyot)
- Tepe ani akım (IFSM): yaklaşık 1000 A
- İleri gerilim düşümü (VF): maksimum 2.7 V @ 100A
- Ters kaçak akım (IR): 100 µA @ 1000V
- Ters toparlanma süresi (trr): yaklaşık 290 ns
- Maksimum jonksiyon sıcaklığı (Tj max): 175°C
- Çalışma sıcaklık aralığı: -55°C ile +175°C
- Paket tipi: SOT-227-4 (ISOTOP®)
- Montaj tipi: Chassis / heatsink montaj
- Ağırlık: yaklaşık 30–36 g
Kullanım Alanları
- Anahtarlamalı güç kaynakları (SMPS)
- Endüstriyel inverter sistemleri
- Motor kontrol ve sürücü devreleri
- UPS güç sistemleri
- Snubber ve free-wheel diyot uygulamaları
- Endüstriyel güç elektroniği devreleri
Avantajları
- Ultrafast recovery özelliği sayesinde düşük anahtarlama kayıpları
- Soft recovery karakteristiği ile düşük EMI ve gürültü
- Yüksek gerilim ve akım kapasitesi
- SOT-227 paket ile güçlü termal performans
- Düşük ileri gerilim düşümü sayesinde yüksek verim
- Yüksek güvenilirlik ve uzun çalışma ömrü
Açıklama: Microchip APT2X101DQ100J doğrultucu diyot modülü, inverterler, motor sürücüler ve anahtarlamalı güç kaynakları gibi yüksek güçlü uygulamalarda hızlı toparlanma ve düşük kayıp performansı sunan profesyonel bir güç yarı iletkenidir. 1000V gerilim sınıfı ve 100A akım kapasitesi sayesinde endüstriyel güç elektroniği sistemlerinde güvenilir ve verimli enerji kontrolü sağlar.
