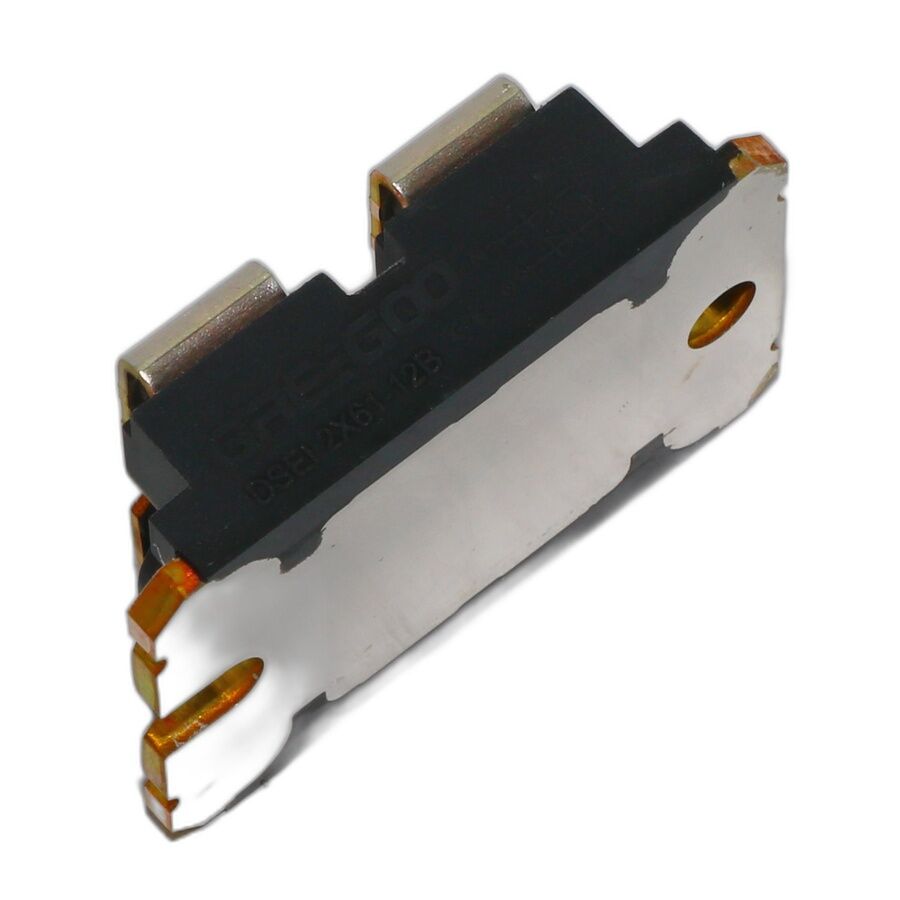

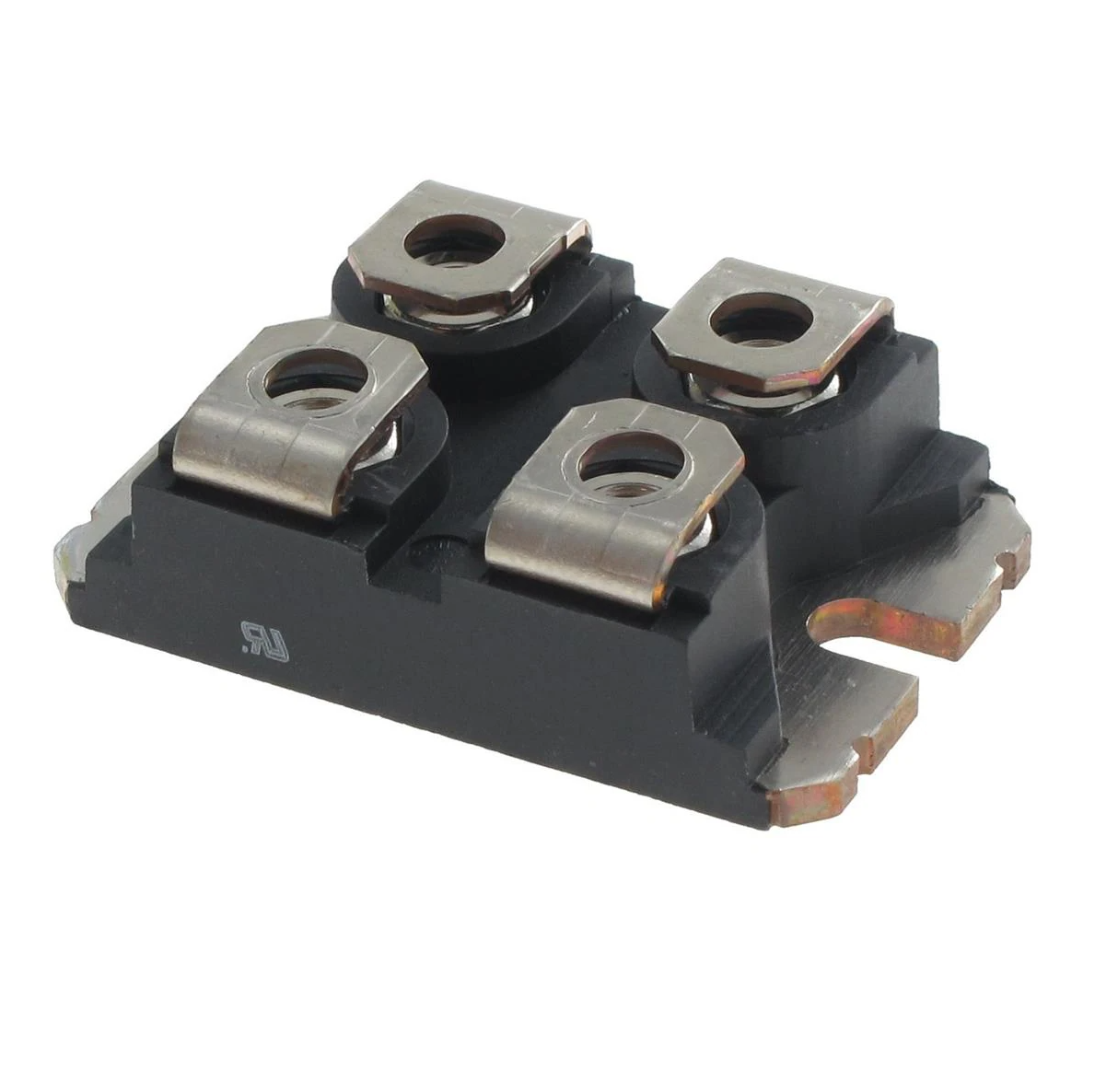

IXYS DSEI2X121-02A Ultrafast Diyot Modülü 2x123A 200V
IXYS DSEI2X121-02A Ultrafast Diyot Modülü 2x123A 200V
IXYS DSEI2X121-02A, yüksek hızlı anahtarlama uygulamaları için geliştirilmiş çift yapılı (dual) ultra hızlı doğrultucu diyot modülüdür. 200V ters gerilim dayanımı ve kanal başına 123A akım kapasitesi sayesinde inverter sistemleri, güç kaynakları ve motor kontrol devrelerinde yüksek verimli doğrultma ve serbest dolaşım diyotu (free-wheel diode) olarak kullanılabilir. SOT-227B (miniBLOC) modül paketi sayesinde güçlü termal performans, yüksek akım dayanımı ve endüstriyel uygulamalarda güvenilir çalışma sunar.
Özellikler
- 200V maksimum tekrarlayan ters gerilim (VRRM)
- 2 x 123A ortalama diyot akımı
- 150A RMS akım kapasitesi
- 1.1V maksimum ileri yön voltaj düşümü
- 35 ns tipik ters toparlanma süresi
- 1.2kA – 1.3kA surge akım dayanımı
- 250W maksimum güç dağılımı
- SOT-227B (miniBLOC / ISOTOP uyumlu) modül paketi
- 2500V izolasyon gerilimi
- -40°C ile +150°C çalışma sıcaklığı aralığı
Kullanım Alanları
- IGBT inverter sistemleri
- Endüstriyel güç dönüştürücüleri
- UPS güç sistemleri
- SMPS anahtarlamalı güç kaynakları
- Motor sürücü devreleri
- Serbest dolaşım diyotu uygulamaları
- Endüstriyel otomasyon sistemleri
Avantajları
- Ultra hızlı toparlanma süresi sayesinde düşük anahtarlama kaybı
- Düşük ileri voltaj ile yüksek enerji verimliliği
- Yumuşak toparlanma karakteristiği ile düşük EMI
- Yüksek surge akım dayanımı
- Endüstriyel güç uygulamaları için güvenilir modül tasarımı
Açıklama: IXYS DSEI2X121-02A hızlı toparlanmalı diyot modülü, yüksek frekanslı güç elektroniği devrelerinde doğrultma ve serbest dolaşım diyotu olarak kullanılan yüksek performanslı bir yarı iletken bileşendir. Güç inverterleri, UPS sistemleri ve anahtarlamalı güç kaynaklarında düşük anahtarlama kaybı ve stabil çalışma sağlayarak endüstriyel güç kontrol sistemleri için güvenilir bir çözüm sunar.
