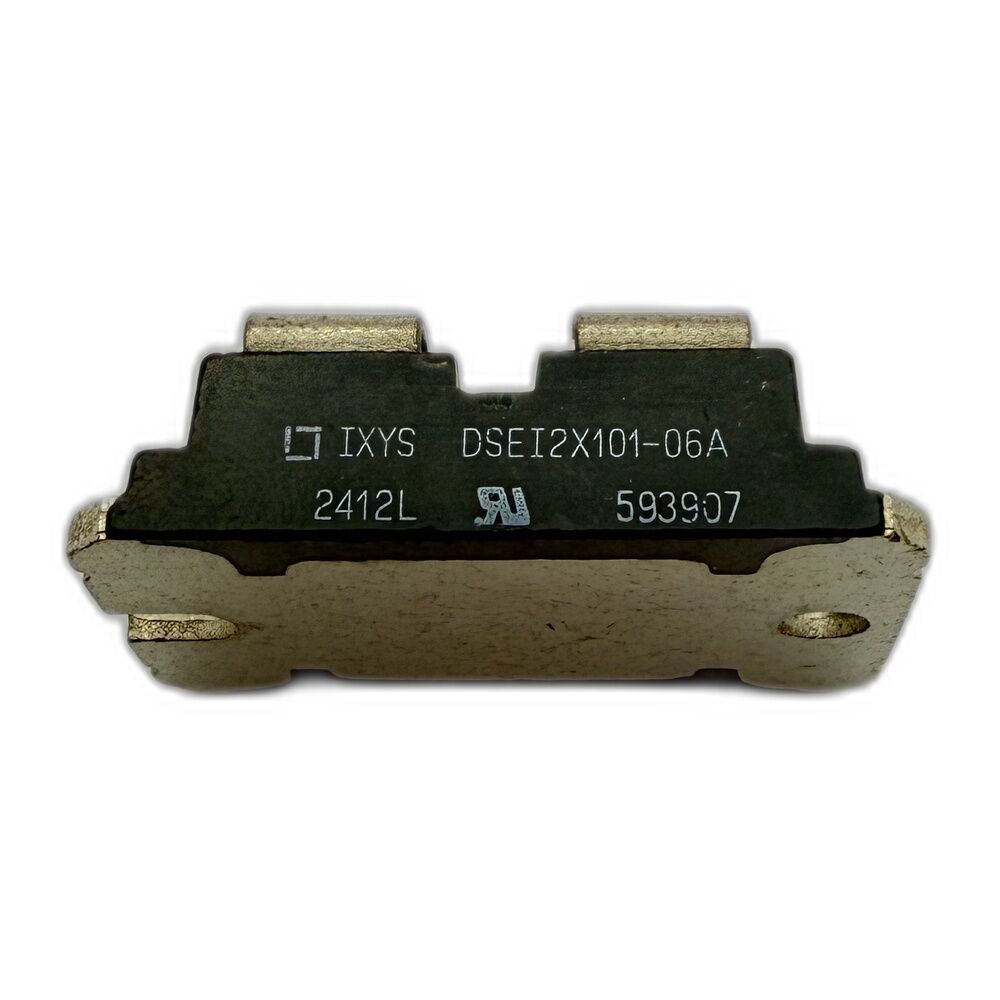

IXYS DSEI2X101-06A Ultrafast Diyot Modülü 2x100A 600V
IXYS DSEI2X101-06A Ultrafast Diyot Modülü 2x100A 600V
IXYS DSEI2X101-06A, yüksek hızlı anahtarlama uygulamaları için tasarlanmış çift yapılı (dual) ultra hızlı doğrultucu diyot modülüdür. 600V ters gerilim dayanımı ve kanal başına 100A akım kapasitesi sayesinde güç elektroniği sistemlerinde yüksek verimli doğrultma ve serbest dolaşım diyotu (free-wheel diode) olarak kullanılabilir. SOT-227B (Minibloc) modül yapısı ve düşük ters toparlanma süresi sayesinde inverterler, UPS sistemleri ve SMPS güç kaynaklarında yüksek performanslı çalışma sağlar.
Özellikler
- 600V maksimum tekrarlayan ters gerilim (VRRM)
- 2 x 100A diyot akım kapasitesi
- 96A ortalama doğrultulmuş akım
- 1.17V – 1.25V tipik ileri yön voltaj düşümü
- 35 ns ultra hızlı ters toparlanma süresi
- 1.2 kA maksimum surge akımı
- Düşük kaçak akım ve düşük güç kaybı
- SOT-227B (Minibloc) modül paketi
- Bakır tabanlı ve izole edilmiş DCB yapı
- 3000V izolasyon gerilimi
Kullanım Alanları
- Endüstriyel inverter sistemleri
- SMPS anahtarlamalı güç kaynakları
- UPS güç sistemleri
- Motor sürücü devreleri
- Enerji dönüşüm sistemleri
- Serbest dolaşım diyotu uygulamaları
- Snubber ve antiparalel diyot devreleri
Avantajları
- Ultra hızlı toparlanma süresi sayesinde düşük anahtarlama kaybı
- Düşük ileri yön voltajı ile yüksek verim
- Yüksek surge akım dayanımı
- Düşük EMI ve RFI oluşumu
- Endüstriyel kullanım için güvenilir modül tasarımı
Açıklama: IXYS DSEI2X101-06A hızlı toparlanmalı diyot modülü, yüksek frekanslı güç elektroniği uygulamalarında güvenilir doğrultma ve serbest dolaşım diyotu çözümü sunar. Düşük ters toparlanma akımı ve gelişmiş termal yapısı sayesinde inverterler, güç kaynakları ve otomasyon sistemlerinde yüksek verimli ve uzun ömürlü çalışma sağlar.
