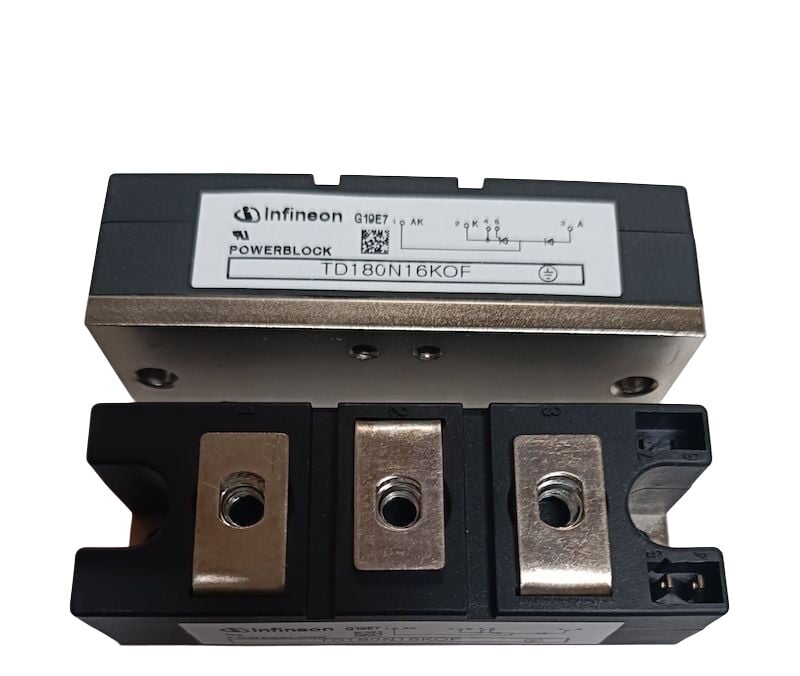

Infineon TD180N16KOF Tristör/Diyot Modülü 1600V

Infineon TD180N16KOF Tristör/Diyot Modülü 1600V

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1600 V tepe ters/kapama gerilimi (VDRM / VRRM) ve nominal 180 A ortalama iletim akımı (IT(AV)) kapasitesine sahiptir.
• Topoloji (Tristör/Diyot - Phase Control): Tek kılıf içerisinde seri bağlı 1 adet faz kontrol tristörü (SCR) ve 1 adet diyot elemanı yer alır.
• Basınçlı Temas Teknolojisi (Pressure Contact Technology): İç çip bağlantılarında lehim yerine yüksek mekanik basınçlı temas mimarisi kullanır.
• İzole Taban Plakası (Isolated Baseplate): Soğutucu bloğa (heatsink) doğrudan montaja imkan tanıyan, 4800 V AC elektriksel izolasyona sahip bakır taban plakasına sahiptir.
• Yüksek Darbe Akımı Toleransı (ITSM): Yaklaşık 5.8kA seviyesindeki kısa süreli aşırı akımlara ve şebeke dalgalanmalarına karşı yüksek dayanıklılık gösterir.

Kullanım Alanları

• Endüstriyel Yumuşak Yolvericiler (Soft Starters): Yüksek güçlü AC motorların kademeli, darbesiz kalkış yapmasını sağlayan sürücü üniteleri.
• Ağır Sanayi DC Motor Sürücüleri: Haddehaneler, maden ocakları, çimento ve kağıt fabrikalarındaki DC motorların hız ve tork kontrolörleri.
• Kontrollü Doğrultucular (Controlled Rectifiers): Galvanik kaplama, alüminyum/akü şarj tesisleri ve endüstriyel redresör panoları.
• Isıl İşlem ve Isıtma Sistemleri: Sanayi tipi yüksek tonajlı rezistans ve indüksiyon fırınlarında güç regülasyonu.
• Kesintisiz Güç Kaynakları ve Şebeke Kompanzasyonu: Yüksek kapasiteli UPS sistemlerinin bypass/doğrultucu katları ve statik VAR kompanzasyon (SVC) panoları.

Avantajları

• Uzun Isıl Çevrim Ömrü (Thermal Cycling): Basınçlı temas teknolojisi sayesinde lehim yorulması ve çatlaması yaşanmaz; sürekli ısınma-soğuma döngülerine sahip ağır sanayi rejimlerinde mükemmel bir kullanım ömrü sunar.
• Güvenli ve İzole Montaj: 4800 V yüksek izolasyonlu taban plakası sayesinde harici izolatör veya mika kullanmadan doğrudan soğutucu bloğa monte edilebilir.
• Aşırı Akım ve Gerilim Toleransı: 1600 V kapama gerilimi ve yüksek darbe akımı (ITSM) kapasitesi sayesinde şebekedeki anlık voltaj sıçramalarına ve kısa süreli aşırı yüklenmelere karşı son derece dayanıklıdır.
• Sağlam Vidalı Bağlantılar: Yüksek akımların kayıpsız iletilmesini sağlayan endüstriyel vida terminalleri, titreşimli saha koşullarında ark yapma ve gevşeme riskinin önüne geçer.
• Düşük Güç Kayıpları: Optimize edilmiş durum içi gerilim düşümü (VTM) ile iletim kayıplarını düşük tutarak sistem verimliliğini artırır.
