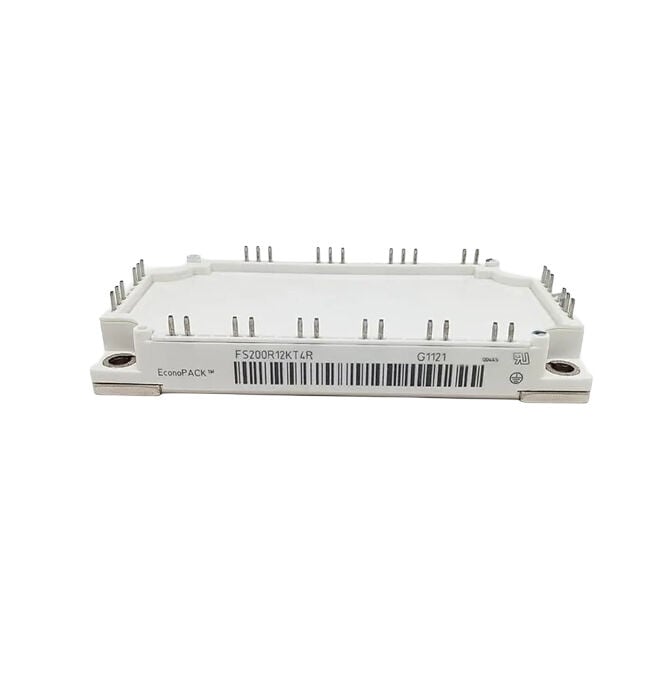

Infineon FS200R12KT4R IGBT Güç Modülü 1200V 200A

Infineon FS200R12KT4R IGBT Güç Modülü 1200V 200A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 200 A kolektör akımı (IC) kapasitesine sahiptir.
• Topoloji (Six-Pack / 3-Phase Inverter): Tek kılıf içerisinde 3 fazlı AC motorları sürmek üzere entegre edilmiş 6 adet IGBT transistör ve bunlara ters-paralel bağlı hızlı serbest dolaşım diyotları (FWD) yer alır.
• IGBT4 / Trenchstop™ Teknolojisi: Infineon'un kanıtlanmış 4. nesil çip mimarisi sayesinde düşük doyum gerilimi (VCEsat) ve optimize edilmiş anahtarlama kayıpları sunar.
• PressFIT Bağlantı Mimarisi: Sürücü kartı (PCB) bağlantılarında lehim gerektirmeyen, yüksek mekanik ve elektriksel güvenilirlik sağlayan PressFIT pin yapısına sahiptir.
• Geliştirilmiş Termal Performans ("R" Serisi): Optimize edilmiş taban plakası ve termal iletkenlik katmanı sayesinde modülden soğutucuya ısı aktarım direnci (RthCH) düşürülmüştür.
• Entegre NTC Termistör: Modül içi sıcaklığı anlık izlemek ve aşırı ısınmaya karşı koruma sağlamak amacıyla dahili NTC sıcaklık sensörü içerir.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Orta ve yüksek güçlü asenkron ile senkron motorların hız/tork denetimini sağlayan genel amaçlı frekans konvertörleri.
• Servo Sürücü Sistemleri: CNC tezgahları, plastik enjeksiyon makineleri, ambalaj ve tekstil otomasyonundaki yüksek dinamikli motor kontrolörleri.
• HVAC ve Ticari Kompresör Sürücüleri: Bina otomasyonu iklimlendirme santralleri, chilled su soğutma grupları ve havalandırma fanları.
• Yenilenebilir Enerji ve Batarya Sistemleri: Ticari ölçekli güneş enerjisi (PV) invertörleri ve endüstriyel akü şarj/deşarj üniteleri.
• Kesintisiz Güç Kaynakları (UPS): Veri merkezleri ve kritik endüstriyel tesisler için yüksek kapasiteli kesintisiz güç sistemlerinin invertör katları.

Avantajları

• PressFIT ile Hızlı ve Lehimsiz Montaj: PressFIT pin teknolojisi lehimleme adımını ortadan kaldırır; imalat süresini kısaltır, soğuk lehim ve lehim çatlaması kaynaklı saha arızalarının önüne geçer.
• Gelişmiş Isı Dağılımı ("R" Özelliği): Düşük termal direnç (Rth) sayesinde oluşan ısı soğutucu bloğa çok daha hızlı iletilir; bu da aynı kılıfta daha soğuk çalışma veya daha yüksek yük altında güvenilirlik sağlar.
• Düşük Güç Kayıpları: IGBT4 Trenchstop™ çip teknolojisinin sunduğu düşük VCEsat ve düşük anahtarlama kayıpları ile sistemin toplam çalışma verimliliğini yükseltir.
• Dahili Sıcaklık Takibi: Entegre NTC sensörü sayesinde harici bir ölçüm elemanına gerek duymadan hassas sıcaklık denetimi ve aşırı ısınma koruması sunar.
• Yüksek Isıl Çevrim Ömrü: Optimize edilmiş taban yapısı ve lehim stresi içermeyen PressFIT bağlantıları sayesinde sürekli ısınma-soğuma döngülerine (thermal cycling) karşı uzun çalışma ömrü sergiler.
