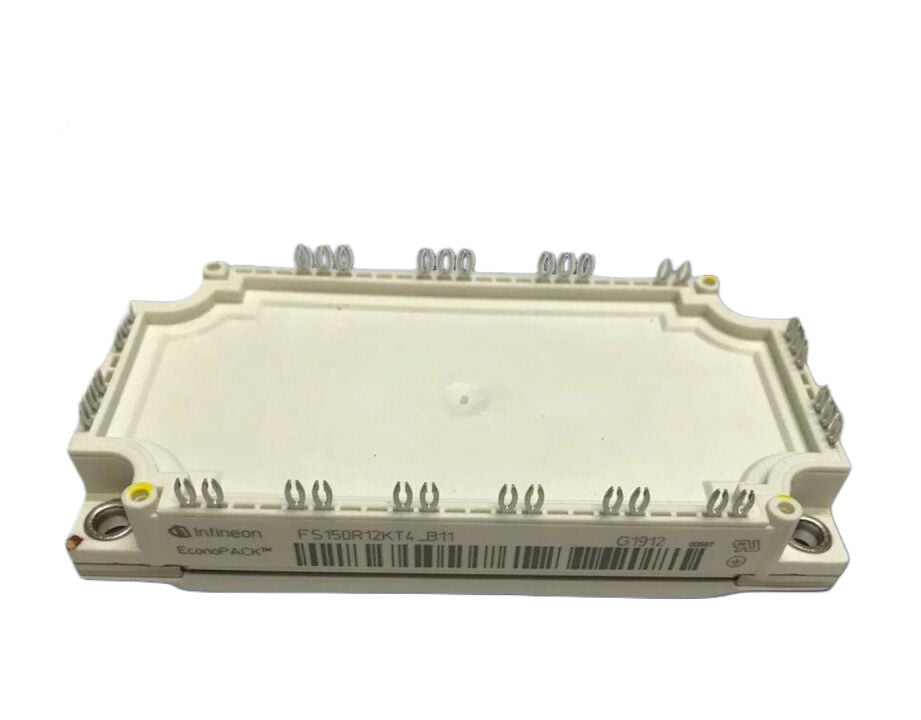

Infineon FS150R12KT4_B11 IGBT Güç Modülü 1200V 150A

Infineon FS150R12KT4_B11 IGBT Güç Modülü 1200V 150A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 150 A kolektör akımı (IC) kapasitesine sahiptir.
• Topoloji (Six-Pack / 3-Phase Inverter): Tek kılıf içerisinde 3 fazlı AC motorları sürmek için entegre edilmiş 6 adet IGBT transistör ve bunlara ters-paralel bağlı hızlı serbest dolaşım diyotları (FWD) yer alır.
• IGBT4 / Trenchstop™ Teknolojisi: Infineon'un 4. nesil çip mimarisi sayesinde düşük doyum gerilimi (VCEsat) ve optimize edilmiş anahtarlama kayıpları sunar.
• PressFIT Bağlantı Teknolojisi (_B11): Sinyal ve kontrol bacaklarında lehim gerektirmeyen, gaz sızdırmaz soğuk kaynak benzeri temas sağlayan PressFIT pin yapısına sahiptir.
• Entegre NTC Termistör: Modül içi sıcaklık takibi yapmak ve aşırı ısınmaya karşı koruma sağlamak amacıyla dahili sıcaklık sensörü içerir.
• Geniş Çalışma Sıcaklığı Aralığı: Maksimum Tvj op = 150°C (geçici durumlarda 175°C) eklem çalışma sıcaklığı toleransı sunar.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Ağır sanayide kullanılan orta ve yüksek güçlü asenkron/senkron motorların hız ve tork kontrolünü sağlayan frekans konvertörleri.
• Servo Sürücü Sistemleri: CNC tezgahları, plastik enjeksiyon makineleri, ambalaj ve tekstil otomasyonundaki yüksek performanslı motor kontrol üniteleri.
• Yenilenebilir Enerji Sistemleri: Ticari ölçekteki güneş enerjisi (PV) invertörleri ve rüzgar türbini güç şartlandırma sistemleri.
• Kesintisiz Güç Kaynakları (UPS): Veri merkezleri ve endüstriyel tesisler için yüksek kapasiteli kesintisiz güç sistemlerinin invertör blokları.
• Ticari HVAC ve Kompresör Sürücüleri: Büyük bina otomasyonu iklimlendirme santralleri, chilled su kompresörleri ve havalandırma fanları.

Avantajları

• PressFIT ile Hızlı ve Lehimsiz Montaj: PressFIT teknolojisi sayesinde lehimleme işlemi ortadan kalkar; bu da üretim hatlarındaki montaj süresini kısaltır ve lehim soğukluğu/çatlaması kaynaklı saha arızalarını önler.
• Eksiksiz Inverter Katı Tek Pakette: 150 A / 1200 V seviyesindeki 3 fazlı inverter köprüsünün tek modülde toplanması, sürücü kartındaki bileşen karmaşasını ve kaplanan alanı azaltır.
• Düşük Enerji Kayıpları: IGBT4 Trenchstop™ çip teknolojisinin getirdiği düşük iletim (VCEsat) ve anahtarlama kayıpları sayesinde sistemin toplam çalışma verimliliğini yükseltir.
• Dahili Isı Takibi: Entegre NTC termistör sayesinde harici sensöre ihtiyaç duymadan hassas sıcaklık denetimi ve aşırı ısınma koruması sağlar.
• Düşük Parazitik İndüktans ve Yumuşak Anahtarlama: EconoPACK™ 3 kılıf yapısı ve diyot toparlanma karakteristikleri, anahtarlama anındaki gerilim sıçramalarını (Vpeak) ve elektromanyetik paraziti (EMI) minimize eder.
