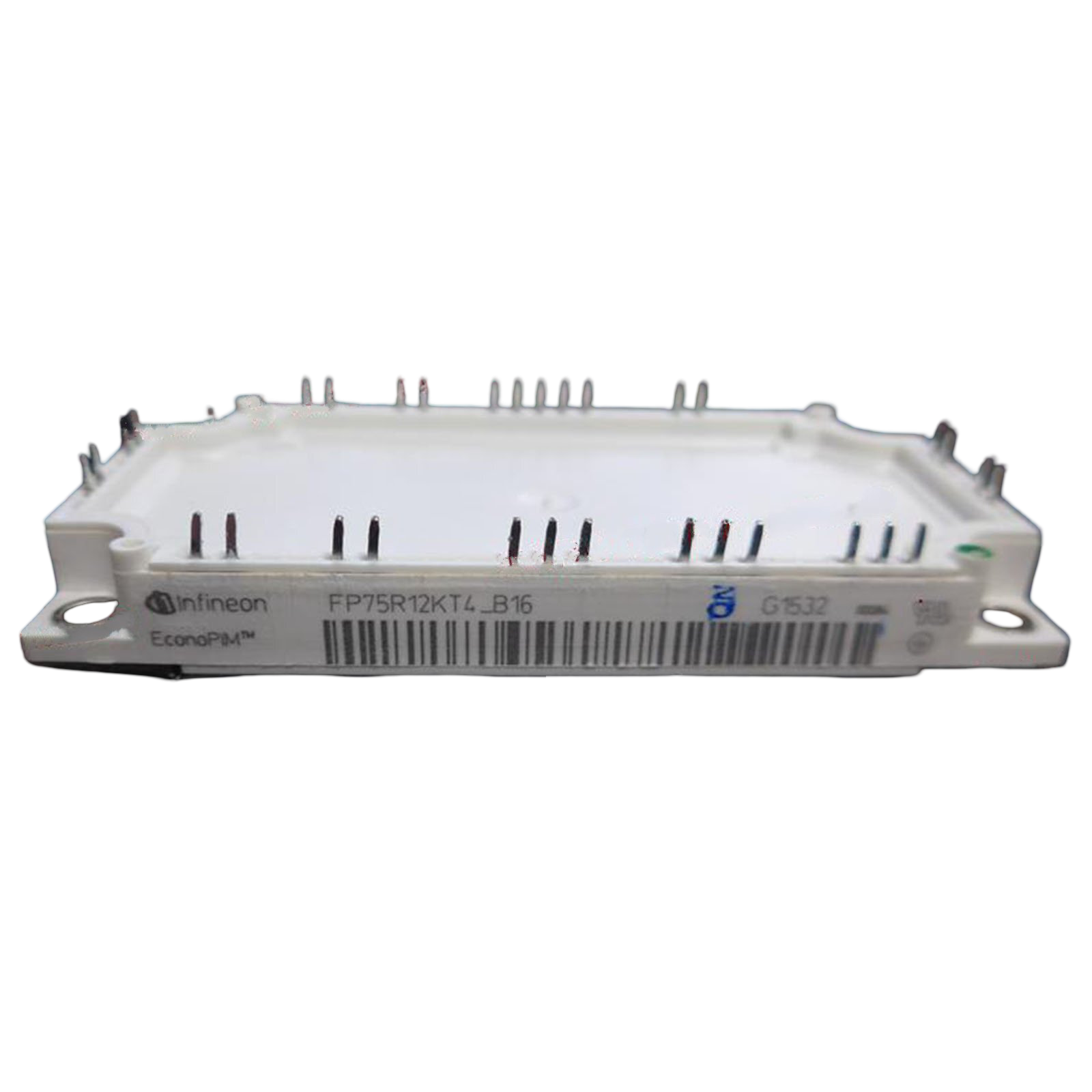

Infineon FP75R12KT4 B16 IGBT Güç Modülü 1200V 75A
Endüstriyel güç elektroniği ve motor kontrol sistemlerinde öncü olan Infineon markasının güvenilir çözümlerinden biri olan FP75R12KT4 B16, kompakt yapısı ve yüksek anahtarlama verimliliği ile öne çıkan bir PIM (Power Integrated Module - Akıllı Güç Modülü / CIB Yapısı) modelidir.Ürün Özellikleri
- Üretici: Infineon
- Ürün Kodu / Model: FP75R12KT4 B16 (EconoPIM™ 3 Serisi)
- Ürün Tipi: PIM / CIB Güç Modülü (3 Fazlı Doğrultucu + 3 Fazlı Inverter + Frenleme Chopper Devresi)
- Kolektör-Emitör Gerilimi (VCES): 1200 V (Inverter ve Fren Katı)
- Nominal Kolektör Akımı (IC): 75 A (@ TC = 80 C)
- Doğrultucu Ters Blokaj Gerilimi (VRRM): 1600 V (Giriş köprüsü diyotları için)
- Teknoloji: Trench/Fieldstop IGBT4 ve EmCon4 hızlı toparlanan diyot teknolojisi
- Paket / Gövde Yapısı: Endüstri standardı EconoPIM™ 3 gövde, vidalı terminaller ve kolay montaj altyapısı
- İç Yapı: Hassas sıcaklık takibi için dahili NTC sıcaklık sensörü ve yüksek yalıtımlı seramik taban (DCB) plakası
Kullanım Alanları
- AC Motor Sürücüleri (Inverterler): Endüstriyel değişken frekanslı hız kontrol cihazları (VFD) ve orta güçteki motor sürücü sistemleri.
- Servo Sürücü ve Otomasyon Sistemleri: Hassas eksen kontrolü ve hızlı dinamik yanıt gerektiren endüstriyel makineler.
- Kesintisiz Güç Kaynakları (UPS): Kompakt ve güvenilir güç yedekleme ve dönüştürme sistemleri.
- Yenilenebilir Enerji: Küçük ve orta ölçekli güneş enerjisi (PV) invertörleri ile rüzgar enerji sistemleri.
- Yardımcı Güç ve Isıtma Üniteleri: Yüksek anahtarlama performansı ve dinamik frenleme gerektiren endüstriyel uygulama alanları.
Avantajları
- Kompakt PIM/CIB Entegrasyonu: Giriş doğrultucu, inverter çıkış katı ve frenleme devresini tek bir modülde birleştirerek pano içi kablolama karmaşasını ve harici malzeme maliyetini azaltır.
- Yüksek Anahtarlama Verimliliği: Gelişmiş IGBT4 çip teknolojisi sayesinde düşük iletim ve anahtarlama kayıpları sunarak sistemin genel enerji verimliliğini artırır.
- Üstün Termal Yönetim: Optimize edilmiş iç yapı ve düşük termal dirençli taban plakası sayesinde zorlu çalışma koşullarında bile kararlı ısı transferi sağlar.
- Endüstriyel Standart Uyumluluğu: Yaygın olarak kullanılan EconoPIM™ 3 paket yapısı sayesinde mevcut tasarımlara ve soğutuculara kolayca entegre edilebilir.
