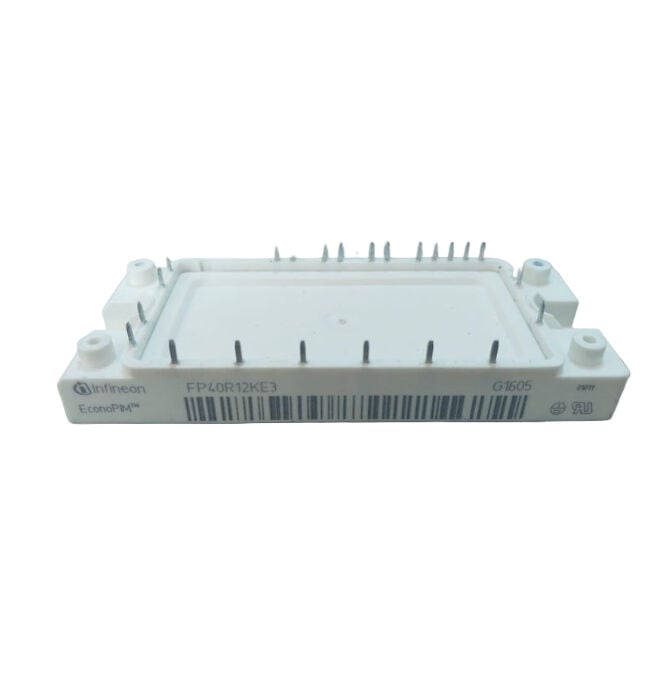

Infineon FP40R12KE3 IGBT PIM Güç Modülü 1200V 40A

Infineon FP40R12KE3 IGBT PIM Güç Modülü 1200V 40A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V tepe kapama gerilimi (VCES) ve nominal 40 A kolektör akımı (IC) kapasitesine sahiptir.
• Entegre Topoloji (PIM / CIB): Tek kılıf içerisinde 4 temel güç katını eksiksiz barındırır:

1. 3 fazlı AC giriş doğrultucu köprüsü (Rectifier)
2. 3 fazlı IGBT inverter köprüsü (Inverter)
3. Frenleme transistörü (Brake Chopper)
4. Modül sıcaklığını izlemek için entegre NTC termistör

• IGBT3 / Trenchstop™ Teknolojisi: Düşük doyum gerilimi (VCEsat) ve optimize edilmiş anahtarlama kayıpları sunan 3. nesil Trench/Fieldstop çip mimarisine sahiptir.
• İzole Taban Plakası (Isolated Baseplate): Yüksek termal iletkenlik sağlayan bakır taban plakası ve seramik yalıtım katmanı sayesinde 2500 V AC elektriksel izolasyon sunar.
• EconoPIM™ 2 Kılıf Mimarisi: Doğrudan PCB üzerine lehimlenebilir bacak yapısına ve soğutucu bloğa cıvatalamayı sağlayan endüstriyel standart fiziki yapıya sahiptir.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Küçük ve orta ölçekli asenkron motorların hız/tork denetimini sağlayan genel amaçlı frekans konvertörleri.
• Servo Sürücü Sistemleri: CNC tezgahları, ambalaj, konfeksiyon ve matbaa makinelerindeki hassas konumlandırma sürücüleri.
• HVAC ve İklimlendirme Fan/Pompa Kontrolü: Bina otomasyonu iklimlendirme sistemleri, havalandırma fanları ve sirkülasyon pompaları.
• Asansör ve Vinç Sürücüleri: Harici frenleme direnci yönetimi gerektiren orta torklu kaldırma ve taşıma sistemleri.
• Tekstil ve Ambalaj Otomasyonu: Kesintisiz motor kontrolü ve sürücü entegrasyonu gerektiren üretim hatları.

Avantajları

• Komple Sistem Entegrasyonu (PIM): Giriş doğrultucu, 3 fazlı inverter, frenleme kıyıcısı ve NTC sensörünün tek pakette bulunması, sürücü kartındaki bileşen sayısını azaltır ve PCB alanını küçültür.
• Endüstriyel Standart ve Kolay Bulunabilirlik: EconoPIM™ 2 kılıf yapısı ve kanıtlanmış IGBT3 mimarisi sayesinde hem yeni tasarımlarda hem de saha bakımlarında yüksek yedek parça uyumluluğu sunar.
• Dahili Sıcaklık Takibi: Entegre NTC termistör sayesinde harici bir sıcaklık sensörüne gerek duymadan aşırı ısınma koruması ve anlık termal kontrol imkanı verir.
• Güvenli Termal İletim: Bakır taban plakalı izole yapısı, ısıyı soğutucu bloğa hızlıca ileterek termal gerilimleri azaltır ve modül ömrünü uzatır.
• Düşük Elektromanyetik Gürültü (EMI): Yumuşak anahtarlama karakteristiğine sahip entegre serbest dolaşım diyotları sayesinde voltaj sıçramalarını dizginler ve EMI filtresi yükünü hafifletir.
