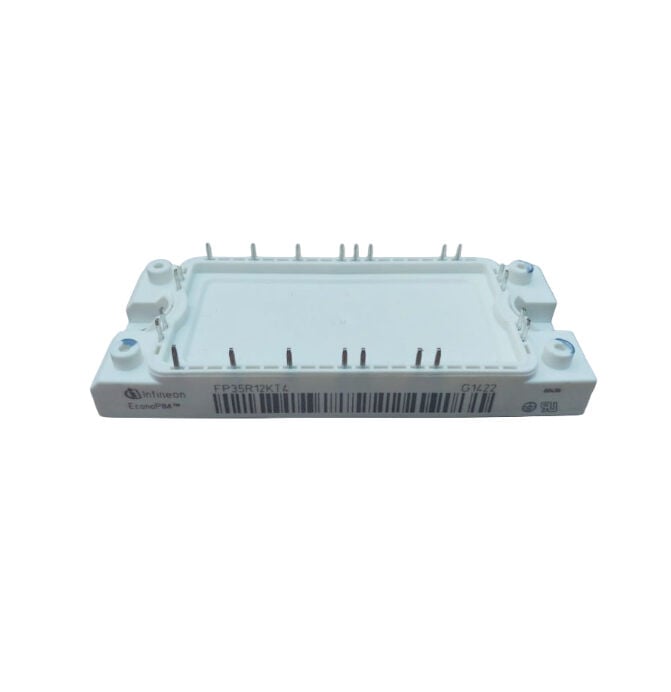

Infineon FP35R12KT4 IGBT PIM Güç Modülü 1200V 35A

Infineon FP35R12KT4 IGBT PIM Güç Modülü 1200V 35A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V tepe kapama gerilimi (VCES) ve nominal 35 A kolektör akımı (IC) kapasitesine sahiptir.
• Entegre Topoloji (PIM / CIB): Tek kılıf içerisinde 4 temel güç katı entegre edilmiştir:

1. 3 fazlı AC giriş doğrultucu köprüsü (Rectifier)
2. 3 fazlı IGBT inverter köprüsü (Inverter)
3. Frenleme transistörü (Brake Chopper)
4. Modül sıcaklığını izlemek için entegre NTC termistör

• IGBT4 / Trenchstop™ Teknolojisi: Infineon'un 4. nesil çip mimarisi sayesinde oldukça düşük doyum gerilimi (VCEsat) ve optimize edilmiş anahtarlama kayıpları sunar.
• İzole Taban Plakası (Isolated Baseplate): Yüksek termal iletkenlik sağlayan bakır taban plakası ve seramik yalıtım katmanı sayesinde 2500 V AC elektriksel izolasyon sunar.
• EconoPIM™ 2 Kılıf Mimarisi: Doğrudan PCB üzerine lehimlenebilir bacak yapısına ve soğutucu bloğa güvenle cıvatalanabilen standart fiziki yapıya sahiptir.
• Geniş Çalışma Sıcaklığı Aralığı: Maksimum Tvj op = 150°C (geçici durumlarda 175°C) eklem çalışma sıcaklığı toleransı sunar.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Küçük ve orta ölçekli asenkron motorların hız ve tork kontrolünü sağlayan genel amaçlı frekans konvertörleri.
• Servo Sürücü Sistemleri: CNC tezgahları, ambalaj, tekstil ve matbaa makinelerindeki hassas konumlandırma sürücüleri.
• HVAC Fan ve Pompa Sürücüleri: Bina otomasyonu iklimlendirme sistemleri, havalandırma fanları ve sirkülasyon pompaları.
• Asansör ve Vinç Sürücüleri: Harici frenleme direnci yönetimi gerektiren orta torklu kaldırma ve taşıma sistemleri.
• Konveyör ve Otomasyon Hatları: Kesintisiz motor kontrolü ve sürücü entegrasyonu gerektiren imalat hatları.

Avantajları

• Eksiksiz Sistem Entegrasyonu (PIM): Giriş doğrultucu, 3 fazlı inverter, frenleme kıyıcısı ve NTC sensörünün tek pakette birleşmesi, sürücü kartındaki bileşen sayısını azaltır ve PCB alanından maksimum tasarruf sağlar.
• Maksimum Enerji Verimliliği: IGBT4 Trenchstop™ teknolojisinin sağladığı düşük iletim (VCEsat) ve azalmış anahtarlama kayıpları sayesinde sistemin toplam işletme verimliliğini artırır.
• Dahili Sıcaklık Takibi: Entegre NTC termistörü sayesinde harici bir ölçüm elemanına gerek duymadan anlık sıcaklık denetimi ve aşırı ısınma koruması sağlar.
• Düşük Elektromanyetik Gürültü (EMI): Yumuşak anahtarlama karakteristiğine sahip entegre serbest dolaşım diyotları sayesinde voltaj sıçramalarını dizginler ve EMI filtrelere binen yükü hafifletir.
• Gelişmiş Isıl Tolerans: 175°C tepe eklem çalışma sıcaklığı kapasitesi sayesinde zorlu çalışma ortamlarında ve geçici aşırı yük durumlarında yüksek güvenilirlik sergiler.
