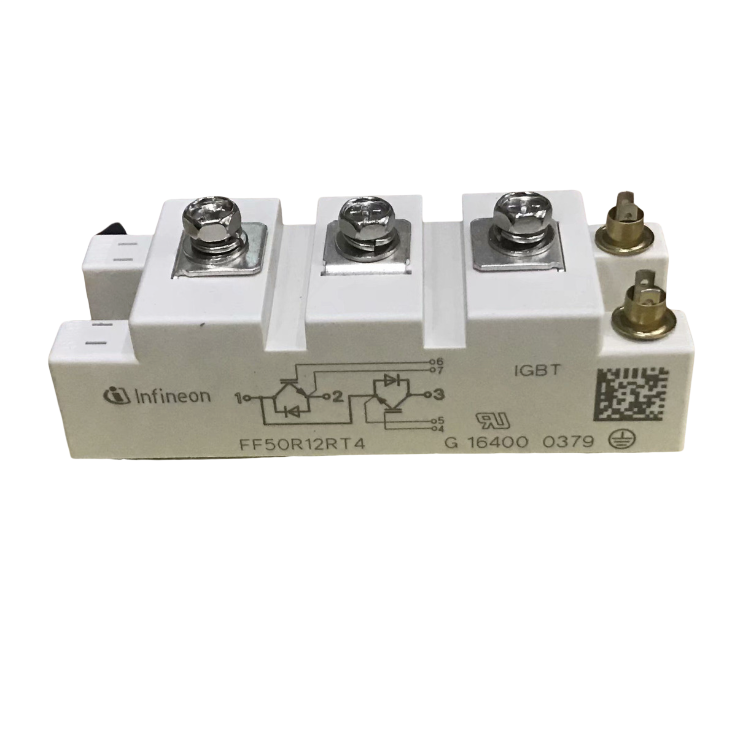

Infineon FF50R12RT4 IGBT Güç Modülü 1200V 50A

Infineon FF50R12RT4 IGBT Güç Modülü 1200V 50A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 50 A kolektör akımı (IC) kapasitesine sahiptir.
• Topoloji (Dual / Half-Bridge): Tek kılıf içerisinde seri bağlanmış 2 adet IGBT transistör ve bunlara ters-paralel bağlı hızlı serbest dolaşım diyotları (Soft Free-Wheeling Diode) yer alır.
• IGBT4 / Trenchstop™ Teknolojisi: Infineon'un 4. nesil çip teknolojisi sayesinde düşük doyum gerilimi (VCEsat) ve optimize edilmiş anahtarlama kayıpları sunar.
• Maksimum Çalışma Sıcaklığı: Maksimum Tvjop = 150°C (geçici durumlarda 175°C) eklem sıcaklığı toleransı ile yüksek termal yükler altında kararlı performans.
• Entegre NTC Termistör: Modül sıcaklığını anlık izlemek ve aşırı ısınmaya karşı koruma sağlamak amacıyla dahili sıcaklık sensörüne sahiptir.
• İzole Taban Plakası (Isolated Baseplate): Yüksek termal iletkenlik sağlayan bakır taban plakası ve seramik yalıtım katmanı sayesinde 2500 V AC elektriksel izolasyon sunar.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Orta güç sınıfındaki asenkron ve senkron motorların hız/tork denetimini sağlayan frekans konvertörleri.
• Güneş Enerjisi (PV) Invertörleri: Ticari ve endüstriyel tip fotovoltaik güç şartlandırma ve inverter sistemleri.
• Kesintisiz Güç Kaynakları (UPS): Veri merkezleri ve kritik altyapılar için endüstriyel kesintisiz güç sistemlerinin invertör katları.
• Rüzgar Türbini Güç Dönüştürücüleri: Yönlendirme ve yardımcı sürücü kontrol sistemleri.
• Anahtarlamalı Güç Kaynakları (SMPS) ve Indüksiyon Isıtma: Yüksek frekanslı DC/AC ve DC/DC güç dönüştürücüleri.

Avantajları

• Yüksek Enerji Verimliliği: IGBT4 Trenchstop™ teknolojisinin sağladığı düşük iletim (VCEsat) ve düşük anahtarlama kayıpları sayesinde toplam sistem verimliliğini artırır.
• Tasarım Esnekliği ve Kolay Paralelleme: Pozitif sıcaklık katsayısına sahip doyum gerilimi sayesinde daha yüksek akım gerektiren güç bloklarında birden fazla modülün paralel bağlanmasını son derece güvenli ve kolay hale getirir.
• Dahili Isı Takibi: Entegre NTC sensörü sayesinde harici bir sıcaklık ölçüm elemanına gerek duymadan hassas sıcaklık denetimi sağlar.
• Optimize Edilmiş EMI ve Yumuşak Anahtarlama: Entegre hızlı diyotların yumuşak toparlanma (soft recovery) davranışı sayesinde elektromanyetik paraziti (EMI) ve anahtarlama anındaki gerilim sıçramalarını minimize eder.
• Gelişmiş Termal Tolerans ve Uzun Ömür: Yüksek çalışma sıcaklığı marjı ve düşük iç termal direnci (Rth) sayesinde zorlu çalışma koşullarında uzun kullanım ömrü ve yüksek güvenilirlik sunar.
