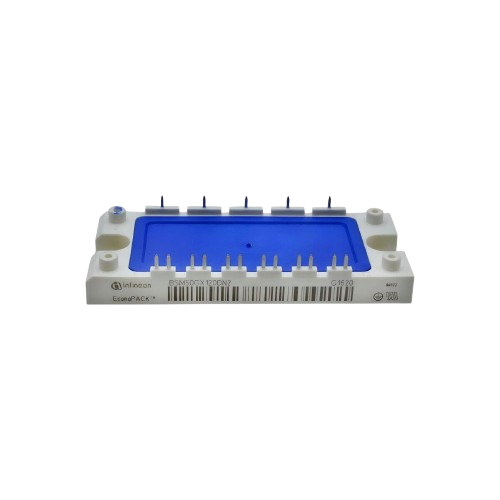

Infineon BSM50GX120DN2 IGBT Modül 1200V 50A

Infineon BSM50GX120DN2 IGBT Modül 1200V 50A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 50 A kolektör akımı (IC) kapasitesine sahiptir.
• Topoloji (Six-Pack / 3-Phase Inverter): Tek modül içerisinde 3 fazlı AC motorları sürmek amacıyla tam köprü konfigürasyonunda bağlanmış 6 adet IGBT transistör ve bunlara paralel serbest dolaşım diyotları (FWD) yer alır.
• NPT IGBT Teknolojisi: Yüksek gerilim dayanımı sağlayan, pozitif sıcaklık katsayılı doyum gerilimine (VCEsat) sahip sağlam NPT çip mimarisi.
• İzole Taban Plakası (Isolated Baseplate): Yüksek termal iletkenlik sağlayan bakır taban plakası ve seramik yalıtım tabakası sayesinde 2500 V AC elektriksel izolasyon sunar.
• Entegre NTC Termistör: Sıcaklık takibi ve aşırı ısınma koruması sağlamak amacıyla modül içine entegre edilmiş sıcaklık sensörü bulunur.
• Kılıf Yapısı (EconoPACK™ 2): PCB üzerine lehimlenebilir bacak yapısı ve soğutucu bloğa doğrudan montaj imkanı veren endüstriyel standart kılıf tasarımı.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Orta güç sınıfındaki asenkron ve senkron motorların hız/tork kontrolünü sağlayan frekans konvertörleri.
• Kesintisiz Güç Kaynakları (UPS): Tesisler ve veri merkezleri için yüksek güvenilirlikli kesintisiz güç sistemlerinin invertör katları.
• Servo Sürücü Sistemleri: CNC tezgahları, tekstil makineleri ve otomasyon hatlarındaki hassas konumlandırma sürücüleri.
• HVAC ve Pompa Kontrolörleri: Endüstriyel iklimlendirme sistemleri, kompresörler ve su pompası sürücü kartları.
• Kaynak ve Güç Kaynağı Ekipmanları: Yüksek frekanslı DC/AC ve AC/DC endüstriyel güç dönüştürücüleri.

Avantajları

• Tüm Fazların Tek Pakette Toplanması: 3 fazlı inverter köprüsünün ve sıcaklık sensörünün tek modülde bulunması, PCB boyutunu ve bileşen karmaşasını önemli ölçüde azaltır.
• Kararlı Paralel Çalışma: NPT teknolojisinin pozitif sıcaklık katsayısı (VCEsat) sayesinde modüller arası akım paylaşımı dengelidir, bu da paralel bağlamayı kolaylaştırır.
• Gelişmiş Kısa Devre Dayanımı: Zorlu endüstriyel ortamlarda oluşabilecek aşırı akım ve kısa devre durumlarına karşı yüksek elektriksel tolerans gösterir.
• Dahili Isı Takibi: Entegre NTC sensörü sayesinde harici bir sıcaklık ölçüm elemanına gerek kalmadan sıcaklık koruması yapılabilir.
• Standart Kılıf ve Bakım Kolaylığı: EconoPACK™ 2 kılıf standardı, muadil parça değişimlerinde ve kart revizyonlarında geniş uyumluluk sağlar.
