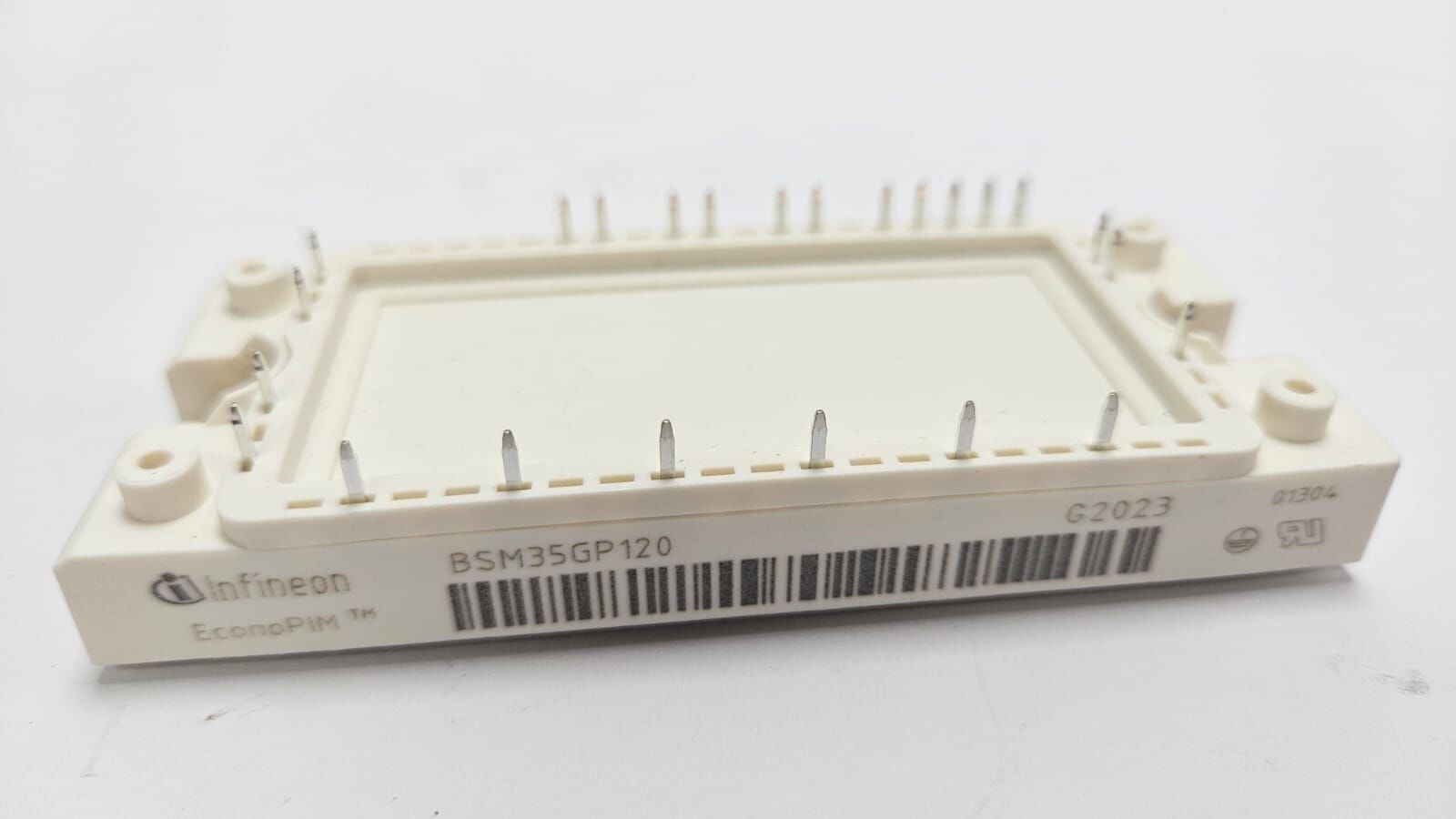

Infineon BSM35GP120 IGBT Güç Modülü 1200V 35A

Infineon BSM35GP120 IGBT Güç Modülü 1200V 35A

Endüstriyel güç elektroniği alanında öncü markalardan biri olan Infineon (eski adıyla Eupec) tarafından geliştirilen BSM35GP120, üç fazlı motor sürücüleri ve güç dönüştürücü sistemleri için tasarlanmış yüksek performanslı bir Integrated Power Integrated Circuit / Modül (Smart Power / Chopper Destekli Inverter Modülü) çözümüdür.

BSM35GP120; giriş doğrultucu köprüsü (Rectifier), çıkış inverter katı (Three-phase Inverter), dinamik frenleme devresi (Brake-Chopper) ve NTC sıcaklık sensörünü tek bir kompakt gövdede birleştiren "All-in-One" (Hepsi Bir Arada) güç modülüdür. Bu entegre yapı, pano içi kablolama karmaşasını ortadan kaldırırken, sistem tasarımını hızlandırır ve termal güvenilirliği en üst düzeye çıkarır.

Özellikler

• Üretici: Infineon (Eupec)
• Ürün Kodu / Model: BSM35GP120
• Kolektör-Emitör Voltajı (VCES): 1200 V
• Nominal Kolektör Akımı (IC,nom): 35 A (@ TC = 80 C)
• Maksimum Akım (IC): 45 A (@ TC = 25 C)
• Dahili Yapı Konfigürasyonu:Üç Fazlı Giriş Doğrultucu Köprüsü (Diode Rectifier Bridge), Üç Fazlı Inverter IGBT Köprüsü ve Serbest Akış Diyotları (Freewheeling Diodes), Dinamik Frenleme Chopper Devresi (Brake-Chopper Transistör + Diyot), Entegre NTC Sıcaklık Sensörü (Termistör)
• İzolasyon ve Gövde: Endüstriyel standartlara uygun, vidalı montaj yapılabilen izole tabanlı modül paketi.

Kullanım Alanları

Kompakt yapısı ve çok yönlü devre tasarımı sayesinde bu modül, endüstriyel otomasyonun pek çok kritik noktasında tercih edilir:

• AC Motor Sürücüleri (Inverterler): Küçük ve orta güçteki endüstriyel motorların hız ve tork kontrol sistemleri.
• Servo Sürücü Amplifikatörleri: Hassas konumlandırma ve hareket kontrolü gerektiren otomasyon cihazları.
• Kesintisiz Güç Kaynakları (UPS): Kritik yükler için tasarlanmış endüstriyel güç yedekleme ve dönüştürme sistemleri.
• Dinamik Frenleme Uygulamaları: Yüksek ataletli yüklerin hızlı durdurulması gereken frenleme direnci entegre sistemler.
