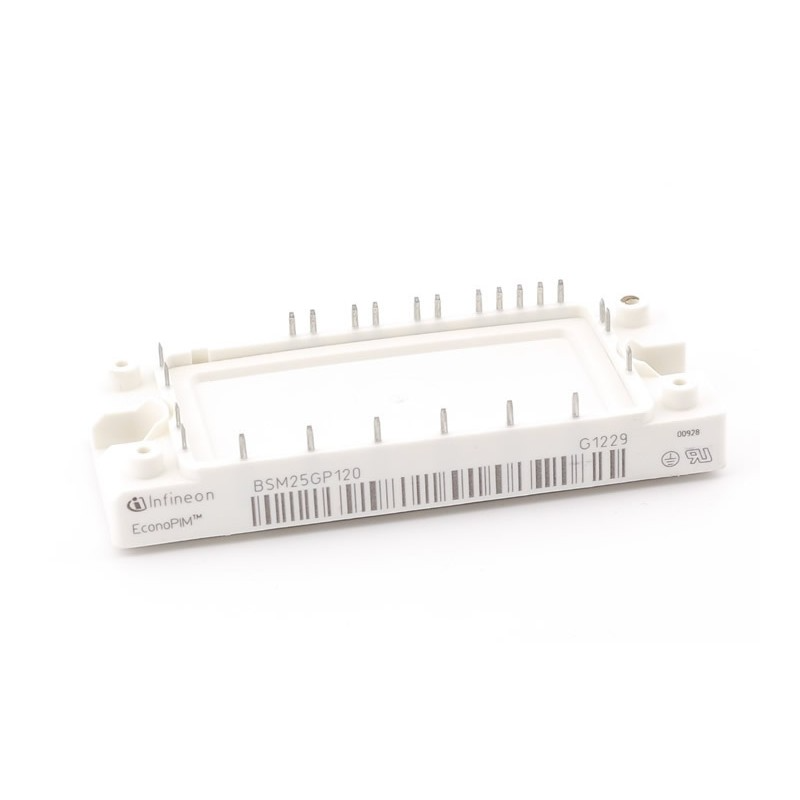

Infineon BSM25GP120 IGBT Güç Modülü 25A 1200V PIM
Infineon BSM25GP120 IGBT Güç Modülü 25A 1200V PIM
Infineon BSM25GP120, endüstriyel güç elektroniği uygulamaları için geliştirilmiş Power Integrated Module (PIM) yapısında bir IGBT güç modülüdür. Bu modül içerisinde üç faz doğrultucu diyotları, inverter IGBT katı ve frenleme chopper devresi tek bir modül içinde entegre edilmiştir. 1200V gerilim dayanımı ve yüksek güvenilirlik sağlayan yapısı sayesinde motor sürücüler, inverterler ve endüstriyel güç dönüştürücü sistemlerinde verimli ve stabil çalışma sağlar.
Özellikler
- Stok Kodu: BSM25GP120
- Üretici: Infineon Technologies
- Ürün Tipi: IGBT Güç Modülü (Power Integrated Module)
- Konfigürasyon: Doğrultucu + Inverter + Frenleme Chopper devresi
- Kolektör-Emitter Gerilimi (VCES): 1200 V
- Nominal Kolektör Akımı (IC): 25 A
- Sürekli kolektör akımı (25°C): yaklaşık 45 A
- Kolektör-Emitter doyma gerilimi (VCE(sat)): yaklaşık 2.55 V
- Gate-Emitter gerilimi (VGE): ±20 V
- Maksimum güç kaybı (Pd): yaklaşık 230 W
- Maksimum jonksiyon sıcaklığı (Tj max): 150°C
- Çalışma sıcaklık aralığı: −40°C ile +125°C
- Paket tipi: EconoPIM2 güç modülü
- Montaj tipi: Soğutucu üzerine vidalı montaj
- Modül ağırlığı: yaklaşık 180 g
Kullanım Alanları
- AC motor sürücü sistemleri
- Endüstriyel inverter uygulamaları
- Servo sürücü sistemleri
- UPS güç kaynakları
- Endüstriyel otomasyon ekipmanları
- Enerji dönüşüm ve güç kontrol sistemleri
Avantajları
- Doğrultucu, inverter ve frenleme devresini tek modülde birleştiren entegre yapı
- 1200V gerilim dayanımı ile yüksek güç uygulamaları için uygun
- Düşük anahtarlama kayıpları ile yüksek verim
- Kompakt modül tasarımı ile kolay montaj
- Yüksek termal dayanım ve güvenilir çalışma
- Endüstriyel güç elektroniği sistemleri için optimize edilmiş yapı
Açıklama: Infineon BSM25GP120 IGBT güç modülü, doğrultucu, inverter ve frenleme devrelerini tek bir modülde birleştirerek motor sürücü ve inverter uygulamalarında yüksek verimli güç kontrolü sağlar. 1200V gerilim dayanımı ve güçlü anahtarlama performansı sayesinde endüstriyel otomasyon ve enerji dönüşüm sistemlerinde güvenilir bir çözüm sunar.
