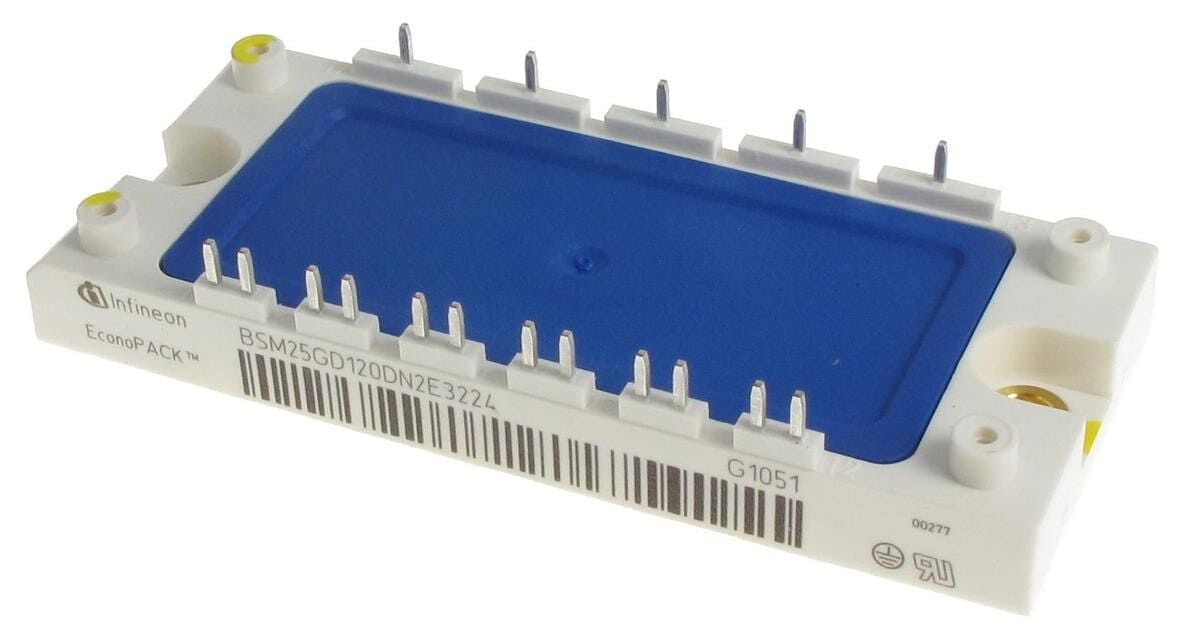

Infineon BSM25GD120DN2E3224 IGBT Güç Modülü 1200V 25A

Infineon BSM25GD120DN2E3224 IGBT Güç Modülü 1200V 25A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 25 A kolektör akımı (IC) kapasitesine sahiptir.
• Topoloji (Six-Pack / 3-Phase Inverter): Tek modül içerisinde 3 fazlı AC motorları sürmek amacıyla köprü konfigürasyonunda bağlanmış 6 adet IGBT transistör ve bunlara paralel baglı serbest dolaşım diyotları (FWD) bulunur.
• NPT IGBT Teknolojisi: Yüksek gerilim dayanımı ve kararlı anahtarlama davranışı sunan, doyum gerilimi (VCEsat) pozitif sıcaklık katsayısına sahip sağlam NPT çip mimarisine sahiptir.
• İzole Taban Plakası (Isolated Baseplate): Yüksek termal iletkenlik sağlayan bakır taban plakası ve seramik yalıtım tabakası sayesinde 2500 V AC elektriksel izolasyon sunar.
• Entegre NTC Termistör: Modül sıcaklığını anlık izlemek ve aşırı ısınmaya karşı koruma sağlamak amacıyla dahili sıcaklık sensörü içerir.
• Kılıf Yapısı (EconoPACK™ 2 - E3224 Özel Varyasyon): PCB üzerine lehimlenebilir pin yapısı ve soğutucu bloğa doğrudan cıvatalama imkanı veren endüstriyel kılıf tasarımı.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Düşük ve orta güç sınıfındaki asenkron/senkron motorların hız ve tork kontrolünü sağlayan frekans konvertörleri.
• Servo Sürücü Sistemleri: CNC tezgahları, paketleme makineleri ve tekstil otomasyonundaki hassas konumlandırma sürücüleri.
• HVAC ve Pompa Kontrolörleri: Fan, kompresör, iklimlendirme santralleri ve su pompası sürücü kartları.
• Kesintisiz Güç Kaynakları (UPS): Endüstriyel tip AC güç üreteçleri ve yedek güç sistemlerinin invertör katları.
• Endüstriyel Güç Kaynakları ve Dönüştürücüler: Kaynak makineleri, DC/AC invertörler ve anahtarlamalı güç üniteleri.

Avantajları

• Tam Faz Entegrasyonu: 3 fazlı inverter köprüsünün ve sıcaklık sensörünün tek bir kompakt pakette toplanması, sürücü kartındaki bileşen karmaşasını ve kaplanan alanı azaltır.
• Kararlı Paralel Çalışma: NPT teknolojisinin pozitif sıcaklık katsayısı (VCEsat) sayesinde modüller arası akım paylaşımı dengelidir; bu da ihtiyaç halinde paralel bağlamayı oldukça kolaylaştırır.
• Aşırı Akım ve Kısa Devre Dayanımı: Zorlu endüstriyel çalışma ortamlarında oluşabilecek voltaj sıçramalarına ve kısa devrelere karşı yüksek elektriksel tolerans gösterir.
• Dahili Isı Takibi: Modül içindeki NTC sensör sayesinde harici bir ölçüm elemanı gerektirmeden direkt sıcaklık koruması yapılabilir.
• Yüksek Isıl Kararlılık: Düşük iç termal direnci (Rth) sayesinde oluşan ısıyı soğutucuya hızlıca aktararak uzun çalışma ömrü ve yüksek güvenilirlik sağlar.
