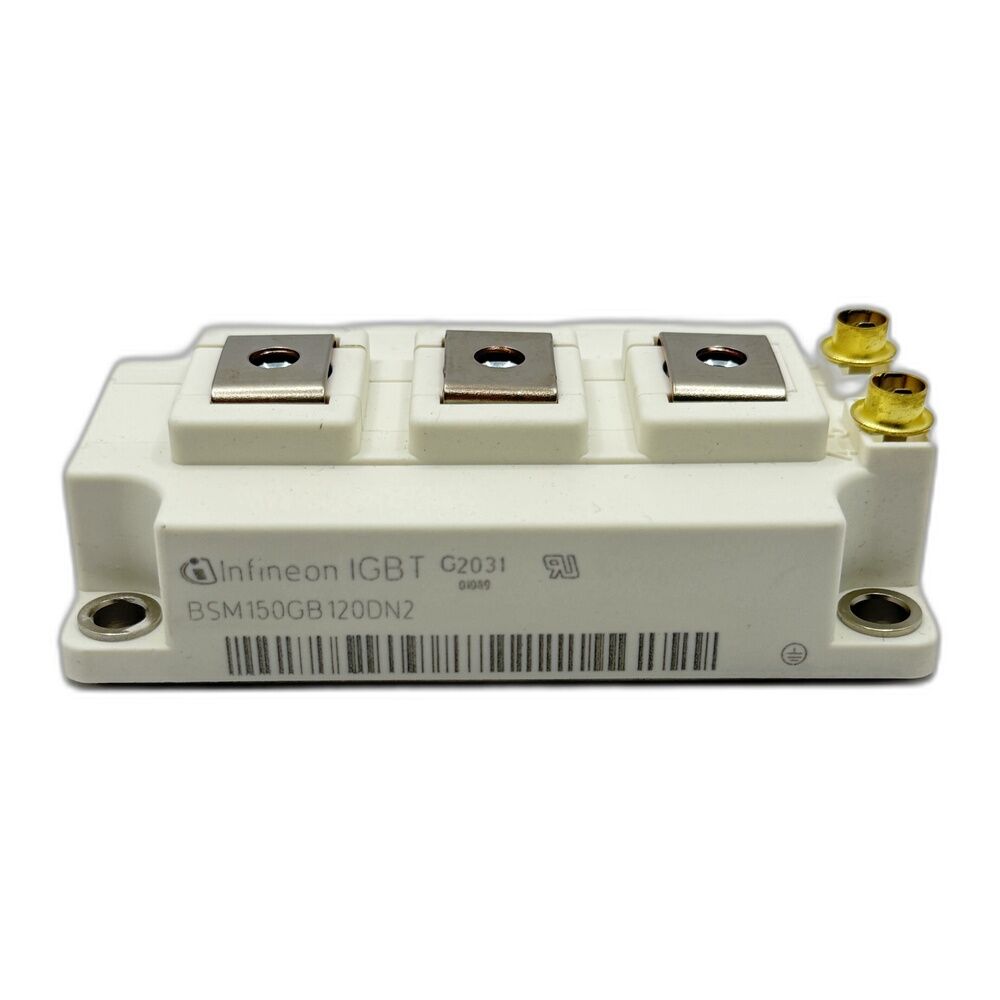

Infineon BSM150GB120DN2 IGBT Güç Modülü 150A 1200V Yarım Köprü
Infineon BSM150GB120DN2 IGBT Güç Modülü 150A 1200V Yarım Köprü
Infineon BSM150GB120DN2, endüstriyel güç elektroniği uygulamaları için geliştirilmiş yüksek performanslı bir IGBT güç modülüdür. Yarım köprü (Half Bridge) konfigürasyonu ve hızlı serbest dönüş diyotları ile birlikte tasarlanan bu modül, motor sürücü sistemleri, inverterler ve güç dönüştürücü uygulamalarında yüksek verim ve güvenilir anahtarlama performansı sağlar. İzole metal taban plakası sayesinde güçlü termal yönetim sunarak yüksek güç uygulamalarında stabil çalışma sağlar.
Özellikler
- Stok Kodu: BSM150GB120DN2
- Üretici: Infineon Technologies
- Ürün Tipi: IGBT Güç Modülü
- Konfigürasyon: Yarım Köprü (Half Bridge)
- Kolektör-Emitter Gerilimi (VCES): 1200 V
- Sürekli Kolektör Akımı (IC): 150 A
- Kolektör Akımı (25°C): 210 A
- Gate-Emitter Gerilimi (VGE): ±20 V
- Kolektör-Emitter doyma gerilimi (VCE(sat)): yaklaşık 2.5 V
- Maksimum güç kaybı (Pd): yaklaşık 1250 W
- Maksimum jonksiyon sıcaklığı (Tj max): 150°C
- Çalışma sıcaklık aralığı: −40°C ile +150°C
- Entegre hızlı serbest dönüş diyotları
- İzole metal taban plakalı modül yapısı
- Montaj tipi: Soğutucuya vidalı montaj
Kullanım Alanları
- Endüstriyel inverter sistemleri
- AC ve servo motor sürücüleri
- UPS güç kaynakları
- Enerji dönüştürücü sistemleri
- Endüstriyel otomasyon ekipmanları
- Güç elektroniği anahtarlama devreleri
Avantajları
- 1200V gerilim dayanımı ile yüksek güç uygulamaları için uygun
- 150A akım kapasitesi ile güçlü anahtarlama performansı
- Yarım köprü mimarisi sayesinde inverter devrelerinde kolay kullanım
- Entegre hızlı diyotlar ile düşük anahtarlama kayıpları
- İzole taban plakası sayesinde güçlü termal performans
- Endüstriyel uygulamalarda yüksek güvenilirlik
Açıklama: Infineon BSM150GB120DN2 IGBT güç modülü, yüksek verimli güç anahtarlama uygulamaları için tasarlanmış yarım köprü konfigürasyonlu profesyonel bir güç yarı iletkenidir. 1200V gerilim dayanımı ve yüksek akım kapasitesi sayesinde inverterler, motor sürücüler ve endüstriyel güç dönüştürücü sistemlerinde güvenilir performans sağlar.
