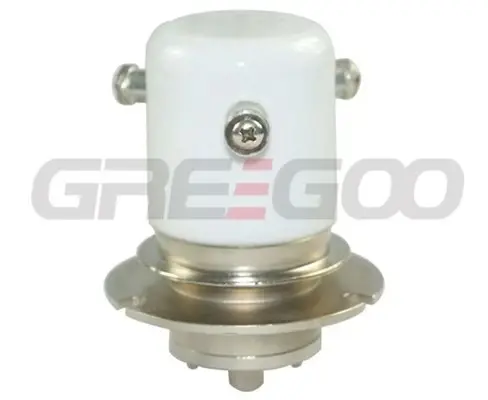

Greegoo GHR-9 75A 20kV SPDT Yüksek Gerilim Rölesi
GHR-9 modeli, yüksek akım taşıma kapasitesi ve vakum dielektrik yapısı ile düşük ve kararlı temas direnci sunan 20kV nominal çalışma gerilimine sahip yüksek gerilim rölesidir. Yüksek akım uygulamaları için bakır kontak yapısına sahiptir.
Özellikler
- İletişim Formu: C
- İletişim Düzenlemesi: SPDT
- Test Gerilimi (Tepe): 22kV
- Nominal Çalışma Gerilimi (Tepe): 20kV (DC veya 60Hz)
- Nominal Çalışma Gerilimi (2.5MHz): 15kV
- Nominal Çalışma Gerilimi (16MHz): 13kV
- Nominal Çalışma Gerilimi (32MHz): 10kV
- Sürekli Akım (DC veya 60Hz): 75A
- Sürekli Akım (2.5MHz): 35A
- Sürekli Akım (16MHz): 22A
- Sürekli Akım (32MHz): 17A
- Bobin Yüksek Potansiyel Dayanımı: 500V RMS (60Hz)
- Kapasitans (Açık Kişiler Arasında): 3pF
- Kapasitans (Yere Bağlantılar): 3.5pF
- Maksimum Temas Direnci (@1A, 28Vdc): 0.01Ω
- Maksimum Çalışma Süresi: 30ms
- Maksimum Serbest Bırakma Süresi: 8ms
- Çalışma Ortam Sıcaklığı: -55°C ~ 125°C
- Şok Dayanımı: 50G (1/2 Sinüs, 11ms)
- Titreşim Dayanımı: 10G (10-2000Hz)
- Mekanik Ömür: 1.000.000 Döngü
- Ağırlık: 300g
- Bobin Nominal Gerilim: 24V DC
- Algılama Noktası (Maks.): 16V DC
- Düşüş Gerilimi (Min.): 1-10V DC
- Bobin Direnci: 190Ω (±10%)
Kullanım Alanları
- Yüksek gerilim ve yüksek akım anahtarlama sistemleri
- Endüstriyel güç ekipmanları
- RF ve test uygulamaları
- Yüksek gerilim izolasyon devreleri
Açıklama: GHR-9 yüksek gerilim rölesi, 20kV tepe gerilim ve 75A sürekli akım kapasitesi ile yüksek performans gerektiren uygulamalarda güvenilir çözümler sunar. Vakum yapısı ve bakır kontakları sayesinde düşük temas direnci ve uzun mekanik ömür sağlar.
