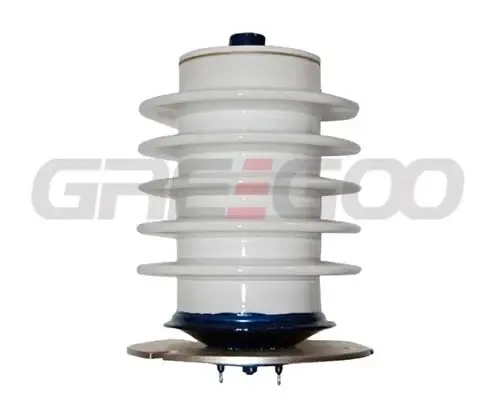

Greegoo GHR-3/002 14A 40kV SPST-NC Yüksek Gerilim Rölesi
Greegoo GHR-3/002 14A 40kV SPST-NC Yüksek Gerilim Rölesi
GHR-3/002 modeli, 40kV tepe nominal çalışma gerilimine sahip SPST-NC tip yüksek gerilim rölesidir. Bakır kontak yapısı ani akım artışlarını taşıyabilir ve özellikle kapasitör şarj/deşarj sistemlerinde kullanıma uygundur. Vakum ortamı sayesinde yük altında bağlantı kesildiğinde arkı etkili şekilde söndürür.
Özellikler
- İletişim Formu: B
- İletişim Düzenlemesi: SPST-NC
- Test Gerilimi (Tepe): 50kV
- Nominal Çalışma Gerilimi (Tepe): 40kV (DC veya 60Hz)
- Maksimum Sürekli Akım (DC veya 60Hz): 14A
- Bobin Yüksek Potansiyel Dayanımı: 500V RMS (60Hz)
- Kapasitans (Açık Kişiler Arasında): 3pF
- Kapasitans (Yere Bağlantılar): 3.5pF
- Maksimum Temas Direnci (@1A, 28Vdc): 0.02Ω
- Maksimum Serbest Bırakma Süresi: 50ms
- Çalışma Ortam Sıcaklığı: -55°C ~ 125°C
- Şok Dayanımı: 50G (1/2 Sinüs, 11ms)
- Titreşim Dayanımı: 10G (10-2000Hz)
- Mekanik Ömür: 2.000.000 Döngü
- Ağırlık: 2100g
- Bobin Nominal Gerilim: 24V DC
- DC Alım Gerilimi (Maks.): 17V
- DC Düşme Gerilimi (Min.): 1-10V
- Bobin Direnci: 120Ω (±10%)
Kullanım Alanları
- Kapasitör şarj ve deşarj sistemleri
- Yüksek gerilim anahtarlama uygulamaları
- Endüstriyel güç sistemleri
- Yüksek gerilim izolasyon devreleri
Açıklama: GHR-3/002 yüksek gerilim rölesi, 40kV tepe gerilim ve 14A sürekli akım kapasitesi ile ani akım darbelerine dayanıklı yapıda tasarlanmıştır. Vakum kesme teknolojisi sayesinde güvenilir ve uzun ömürlü performans sunar.
