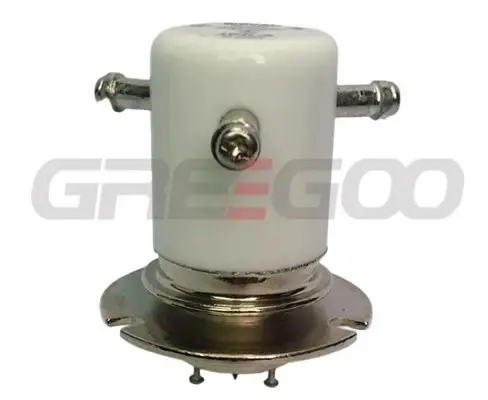

Greegoo GHR-2-WF-12 50A 15kV SPDT Yüksek Frekans Yüksek Gerilim Rölesi

Greegoo GHR-2-WF-12 50A 15kV SPDT Yüksek Frekans Yüksek Gerilim Rölesi

GHR-2 serisi, vakum dielektrik yapısı sayesinde düşük ve kararlı temas direnci sunan 15kV tepe nominal çalışma gerilimine sahip yüksek gerilim rölesidir. 32MHz üzerindeki frekanslarda kullanılabilir ve DC'de 50A taşıma kapasitesine sahiptir. Güç anahtarlaması için tasarlanmamıştır.

Özellikler

• İletişim Formu: C
• İletişim Düzenlemesi: SPDT
• Test Gerilimi (Tepe): 17kV
• Nominal Çalışma Gerilimi (Tepe): 15kV (DC veya 60Hz)
• Nominal Çalışma Gerilimi (2.5MHz): 12kV
• Nominal Çalışma Gerilimi (16MHz): 9kV
• Nominal Çalışma Gerilimi (32MHz): 7kV
• Sürekli Akım (DC veya 60Hz): 50A
• Sürekli Akım (2.5MHz): 30A
• Sürekli Akım (16MHz): 17A
• Sürekli Akım (32MHz): 10A
• Bobin Yüksek Potansiyel Dayanımı: 500V RMS (60Hz)
• Kapasitans (Açık Kişiler Arasında): 0.5pF
• Kapasitans (Yere Bağlantılar): 1pF
• Maksimum Temas Direnci (@1A, 28Vdc): 0.012Ω
• Maksimum Çalışma Süresi: 15ms
• Maksimum Serbest Bırakma Süresi: 9ms
• Çalışma Ortam Sıcaklığı: -55°C ~ 125°C
• Şok Dayanımı: 50G (1/2 Sinüs, 11ms)
• Titreşim Dayanımı: 10G (10-2000Hz)
• Mekanik Ömür: 1.000.000 Döngü
• Ağırlık: 84g

Kullanım Alanları

• Yüksek frekanslı yüksek gerilim uygulamaları
• RF test sistemleri
• Laboratuvar ve ölçüm sistemleri
• Yüksek gerilim izolasyon devreleri

Açıklama: GHR-2 serisi, 15kV tepe gerilim ve yüksek frekans performansı ile düşük temas direnci gerektiren uygulamalarda güvenilir çözümler sunar. Vakum yapısı sayesinde kararlı ve uzun ömürlü çalışma sağlar.
