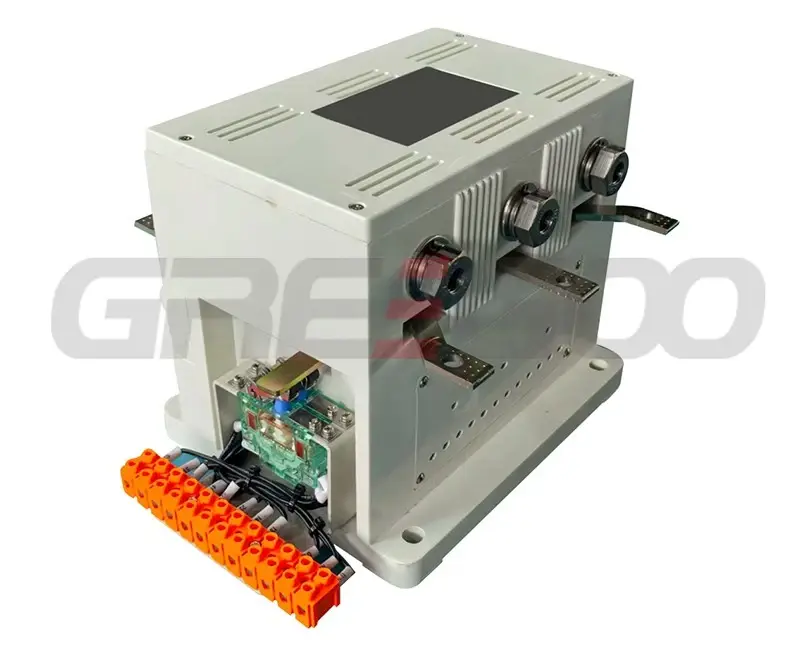

Greegoo GHFVC-160A/5kV 160A 4160V 400Hz 3 Kutuplu Vakum Kontaktörü

Greegoo GHFVC-160A/5kV 160A 4160V 400Hz 3 Kutuplu Vakum Kontaktörü

GHFVC-160A/5kV vakum kontaktörü, 4160V (400Hz) nominal çalışma gerilimi ve 160A nominal akım değeri ile yüksek frekanslı AC devrelerde güvenilir anahtarlama için tasarlanmıştır.

Özellikler

• Model: GHFVC-160A/5kV
• Ana kontak kutupları: 3P (üç fazlı)
• Nominal çalışma gerilimi: AC 4160V (400Hz)
• Nominal çalışma akımı: 160A
• Kapanma kapasitesi: 10 Ie (1600A)
• Kırılma kapasitesi: 8 Ie (1280A)
• Nominal kısa süreli dayanım akımı: 6 Ie / 30s (960A / 30s)
• Nominal tepe dayanım akımı: 15 Ie (2400A)
• Nominal yıldırım darbesine dayanım gerilimi: 40 kV
• Şebeke frekansı dayanım gerilimi (toprak/faz): 14 kV / 1 dk
• Güç frekansı dayanım gerilimi (kesilme): 14 kV / 1 dk
• Mekanik ömür: 300.000 döngü
• Elektriksel ömür: 250.000 döngü (AC-3), 100.000 döngü (AC-4)
• Kapanış süresi: ≤60 ms
• Açılış süresi: ≤60 ms (mekanik tutma)
• Üç fazlı kapanış senkronizasyonu: ≤3 ms
• Kapanış sıçrama süresi: ≤10 ms
• Kontrol devresi nominal gücü: ≤600W
• Yardımcı kontak: ≥2NO 2NC
• Yardımcı kontak nominal değeri: AC 380V / 5A, DC 380V / 1A
• Kontrol devresi gerilimi: AC 220V
• Çalışma/yardımcı devre dayanım gerilimi: 2.5 kV (toprağa)
• Tutma mekanizması: Kalıcı mıknatıslı kilitleme
• Ağırlık: 10.5 kg

Kullanım Alanları

• Raylı sistem lokomotif araçları
• Yüksek gerilim iletim ve dağıtım hatları
• Enerji santralleri ve trafo merkezleri
• Motor marş ve yüksek frekanslı AC uygulamaları

Açıklama: GHFVC-160A/5kV vakum kontaktörü, yüksek frekanslı 400Hz uygulamalar ve zorlu çevresel koşullar için geliştirilmiş olup, kalıcı mıknatıslı tutma mekanizması ve uzun mekanik/elektriksel ömrü ile güvenilir ve dayanıklı bir anahtarlama çözümü sunar.
