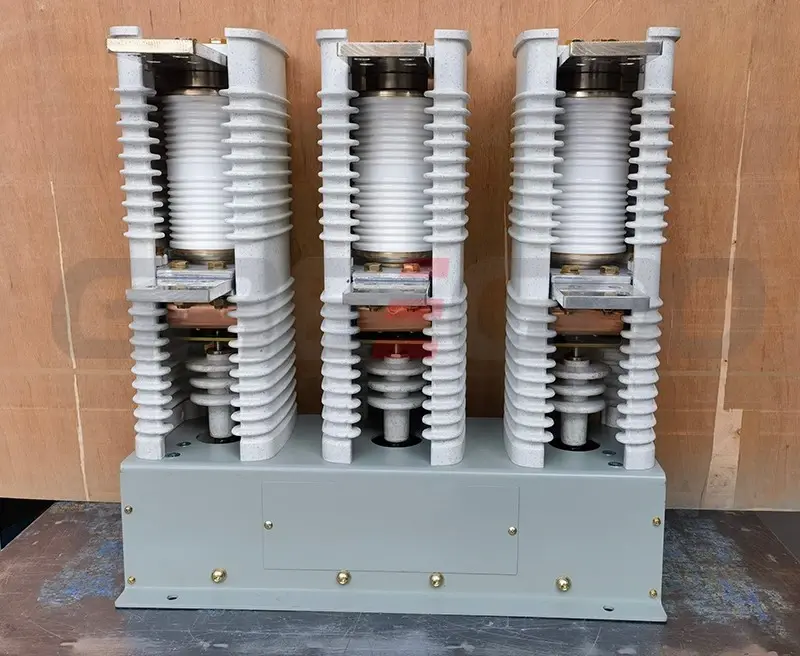

Greegoo GC24-12/1600 1600A 12kV Orta Gerilim Vakum Kontaktörü

Greegoo GC24-12/1600 1600A 12kV Orta Gerilim Vakum Kontaktörü

GC24-12kV serisi vakum kontaktörü, 12 kV nominal çalışma gerilimi ve 1600 A nominal akım değeri ile büyük motorlar, transformatörler ve kondansatör bankalarının güvenli anahtarlanması için tasarlanmıştır.

Özellikler

• Model: GC24-12/1600
• Nominal Çalışma Gerilimi (Ur): 12 kV
• Nominal Çalışma Akımı (Ie): 1600 A
• Nominal Üretim Kapasitesi (Im): 6.3 kA
• Nominal Kırılma Kapasitesi (Ic): 5 kA
• Nominal Aşırı Akım Dayanım Kapasitesi: 12/1 kA/s
• Nominal Kısa Süreli Dayanım Akımı (Ik): 6.3 kA
• Nominal Tepe Dayanım Akımı (Ip): 16 kA
• Nominal Kısa Devre Süresi (tk): 4 s
• Ana Devre Temas Direnci: ≤80 μΩ
• Nominal Çalışma Frekansı: 120 döngü/saat
• Mekanik Kilitleme Çalışma Frekansı: 30 döngü/saat
• Mekanik Dayanıklılık: 10.000 döngü
• Elektriksel Dayanıklılık (AC3): 25.000 döngü
• Elektriksel Dayanıklılık (AC4): 10.000 döngü
• Güç Frekansı Dayanım Gerilimi: 42 kV
• Yıldırım Darbe Dayanım Gerilimi: 75 kV
• Kontrol Devresi Nominal Gerilimi: AC/DC 110V, 220V
• Kontrol Gücü (Elektriksel Tutma): Başlangıç <1500W, Tutma <300W
• Kontrol Gücü (Mekanik Tutma): Kapanma <1600W, Açılma <700W
• Yardımcı Devre Termal Akım: AC380V 6A, AC220V 10A
• Yardımcı Kontak Açma/Kapama Akımı: AC380V 6A, AC220V 6A, DC220V 0.5A
• Kontrol Devresi Dayanım Gerilimi: 2 kV
• Açma Süresi: ≤80 ms
• Kapanma Süresi: ≤120 ms
• Üç Faz Senkronizasyon: ≤2 ms
• Minimum Alım Gerilimi: ≤%85 Ua
• Maksimum Bırakma Gerilimi: %10~%75 Ua

Kullanım Alanları

• Büyük AC motor kontrolü
• Transformatör anahtarlama
• Kondansatör bankası uygulamaları
• 12kV orta gerilim dağıtım sistemleri

Açıklama: Yüksek anahtarlama kapasitesi, güçlü kısa devre dayanımı ve uzun servis ömrü ile 12kV ağır hizmet uygulamalarında güvenli ve güvenilir performans sunar.
