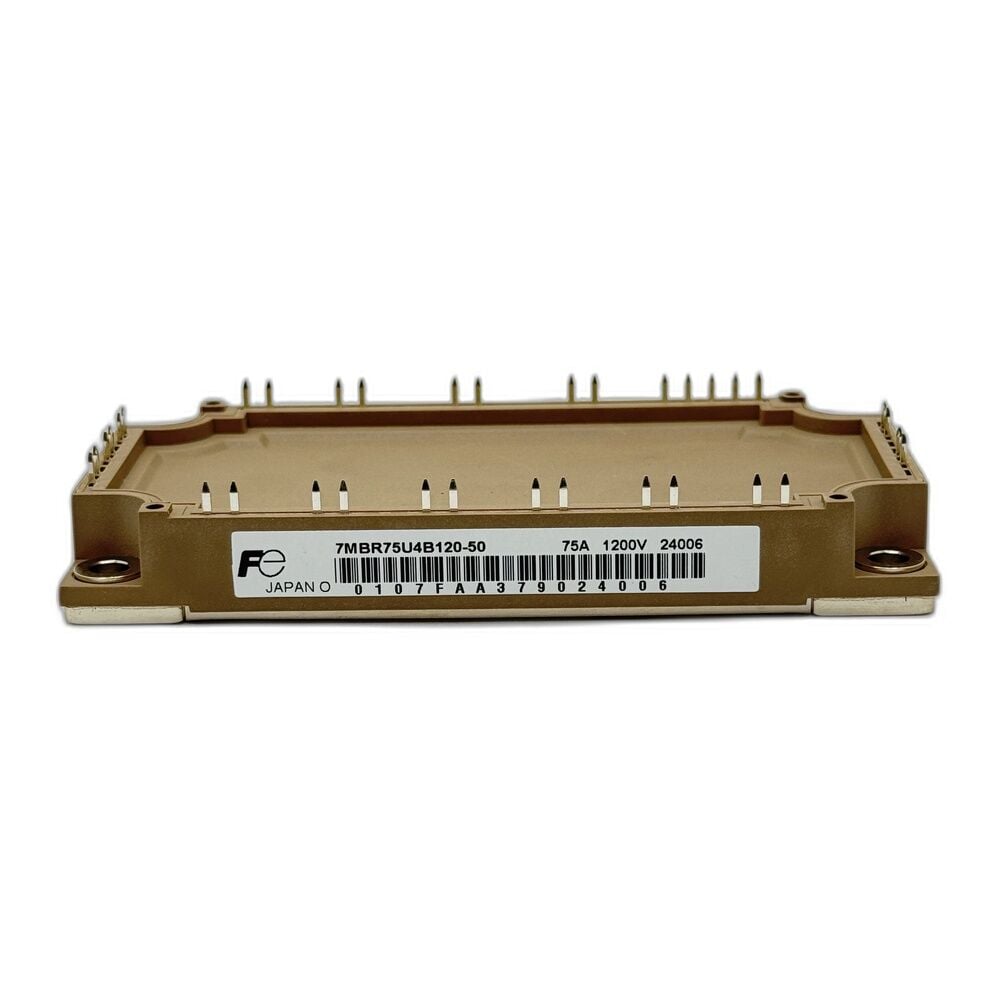

Fuji Electric 7MBR75U4B120 IGBT PIM Güç Modülü 75A 1200V
Fuji Electric 7MBR75U4B120 IGBT PIM Güç Modülü 75A 1200V
Fuji Electric 7MBR75U4B120, motor sürücüleri ve güç elektroniği uygulamaları için geliştirilmiş Power Integrated Module (PIM) yapısında bir IGBT güç modülüdür. U-Series yarı iletken teknolojisi ile üretilen bu modül, üç faz köprü doğrultucu, frenleme devresi ve inverter katını tek bir modül içerisinde birleştirir. 1200V gerilim dayanımı ve 75A akım kapasitesi sayesinde endüstriyel inverterler, servo sürücüler ve UPS sistemlerinde yüksek verim ve güvenilir çalışma sağlar.
Özellikler
- Stok Kodu: 7MBR75U4B120
- Üretici: Fuji Electric
- Ürün Tipi: IGBT Power Integrated Module (PIM)
- Seri: U Series
- Konfigürasyon: 3 Faz Diyot Köprü + Frenleme Devresi + Inverter
- Kolektör-Emitter Gerilimi (VCES): 1200 V
- Nominal Kolektör Akımı (IC): 75 A
- Sürekli kolektör akımı (Tc=80°C): yaklaşık 50 A
- Maksimum güç kaybı: yaklaşık 275 W
- VCE(sat): yaklaşık 2.55 V
- Maksimum jonksiyon sıcaklığı (Tj max): 150°C
- Çalışma sıcaklığı: -40°C ile +125°C
- Paket tipi: 62 × 122 mm modül kasa
- Montaj tipi: Chassis / heatsink montaj
- RoHS uyumlu yarı iletken modül
Kullanım Alanları
- AC motor sürücü sistemleri
- Endüstriyel inverter uygulamaları
- Servo sürücü ve kontrol sistemleri
- UPS güç kaynakları
- Endüstriyel otomasyon ekipmanları
- Enerji dönüşüm ve güç kontrol sistemleri
Avantajları
- 3 faz doğrultucu, frenleme ve inverter devrelerini tek modülde birleştirir
- Düşük VCE(sat) ile yüksek enerji verimliliği
- Kompakt ve endüstriyel montaja uygun modül tasarımı
- Yüksek sıcaklık dayanımı ve güvenilir çalışma
- Motor sürücü ve inverter sistemleri için optimize edilmiş yapı
- Uzun ömürlü Fuji Electric yarı iletken teknolojisi
Açıklama: Fuji Electric 7MBR75U4B120 IGBT modülü, yüksek verimli enerji kontrolü gerektiren motor sürücüleri ve endüstriyel inverter sistemleri için tasarlanmış entegre bir güç modülüdür. 1200V gerilim sınıfı ve 75A akım kapasitesi ile otomasyon sistemleri, servo sürücüler ve güç dönüştürücü uygulamalarında güvenilir performans sunar.
