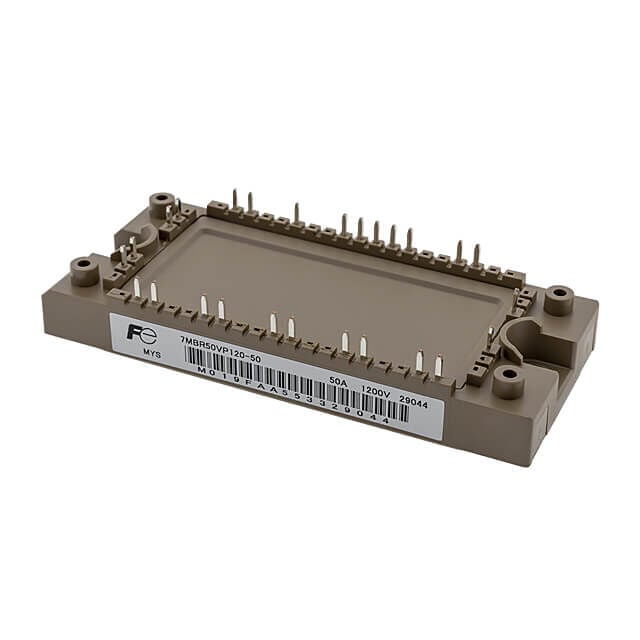

Fuji Electric 7MBR50VP-120-50 IGBT Güç Modülü 1200V 50A

Fuji Electric 7MBR50VP-120-50 IGBT Güç Modülü 1200V 50A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 50 A kolektör akımı (IC) kapasitesine sahiptir.
• Entegre Topoloji (PIM / CIB): Tek paket içerisinde;

1. 3 fazlı köprü doğrultucu (Rectifier)
2. 3 fazlı inverter köprüsü (Inverter)
3. Frenleme transistörü (Brake Chopper)
4. Dahili NTC sıcaklık sensörü

• V-Serisi Trench/Field-Stop Teknolojisi: Fuji Electric'in 6. nesil çip mimarisi sayesinde oldukça düşük doyum gerilimi (VCEsat) ve düşük anahtarlama kayıpları sunar.
• Maksimum Çalışma Sıcaklığı: Maksimum Tj = 175°C eklem sıcaklığı toleransı ile yüksek termal yükler altında kararlı performans.
• Kılıf ve Montaj Yapısı: M633 (EconoPIM™ 2 uyumlu) kılıf yapısına, lehimlenebilir bacaklara ve izole taban plakasına sahiptir.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Asenkron ve senkron motorların hız ve tork kontrolünü sağlayan frekans konvertörleri.
• Servo Sürücü Sistemleri: CNC tezgahları, tekstil, ambalaj ve otomasyon makinelerindeki hassas motor sürücüleri.
• HVAC ve Pompa Sürücüleri: Endüstriyel iklimlendirme sistemleri, kompresörler ve su pompaları.
• Asansör ve Vinç Sürücüleri: Yüksek kalkış torku ve kontrollü frenleme gerektiren kaldırma uygulamaları.
• Kesintisiz Güç Kaynakları (UPS): Endüstriyel kesintisiz güç sistemleri ve DC/AC dönüştürücüler.

Avantajları

• Hepsi Bir Arada (PIM) Tasarım: Doğrultucu, inverter, fren kıyıcı ve NTC sensörünün tek modülde toplanması PCB alanını küçültür ve harici bileşen ihtiyacını azaltır.
• Düşük Enerji Kayıpları: V-Serisi Trench teknolojisinin sağladığı düşük iletim ve anahtarlama kayıpları sayesinde sistem verimliliğini maksimuma çıkarır.
• Dahili Sıcaklık Takibi: Entegre NTC termistör sayesinde harici sensöre ihtiyaç duymadan gerçek zamanlı sıcaklık denetimi ve aşırı ısınma koruması sağlar.
• Düşük Elektromanyetik Parazit (EMI): Optimize edilmiş anahtarlama karakteristiği ve yumuşak diyot toparlanması sayesinde devre üzerindeki gürültüyü minimize eder.
• Yüksek Güvenilirlik ve Isıl Dayanım: Düşük iç termal direnci (Rth) ve yüksek çalışma sıcaklığı marjı sayesinde zorlu çalışma koşullarında uzun kullanım ömrü sunar.
