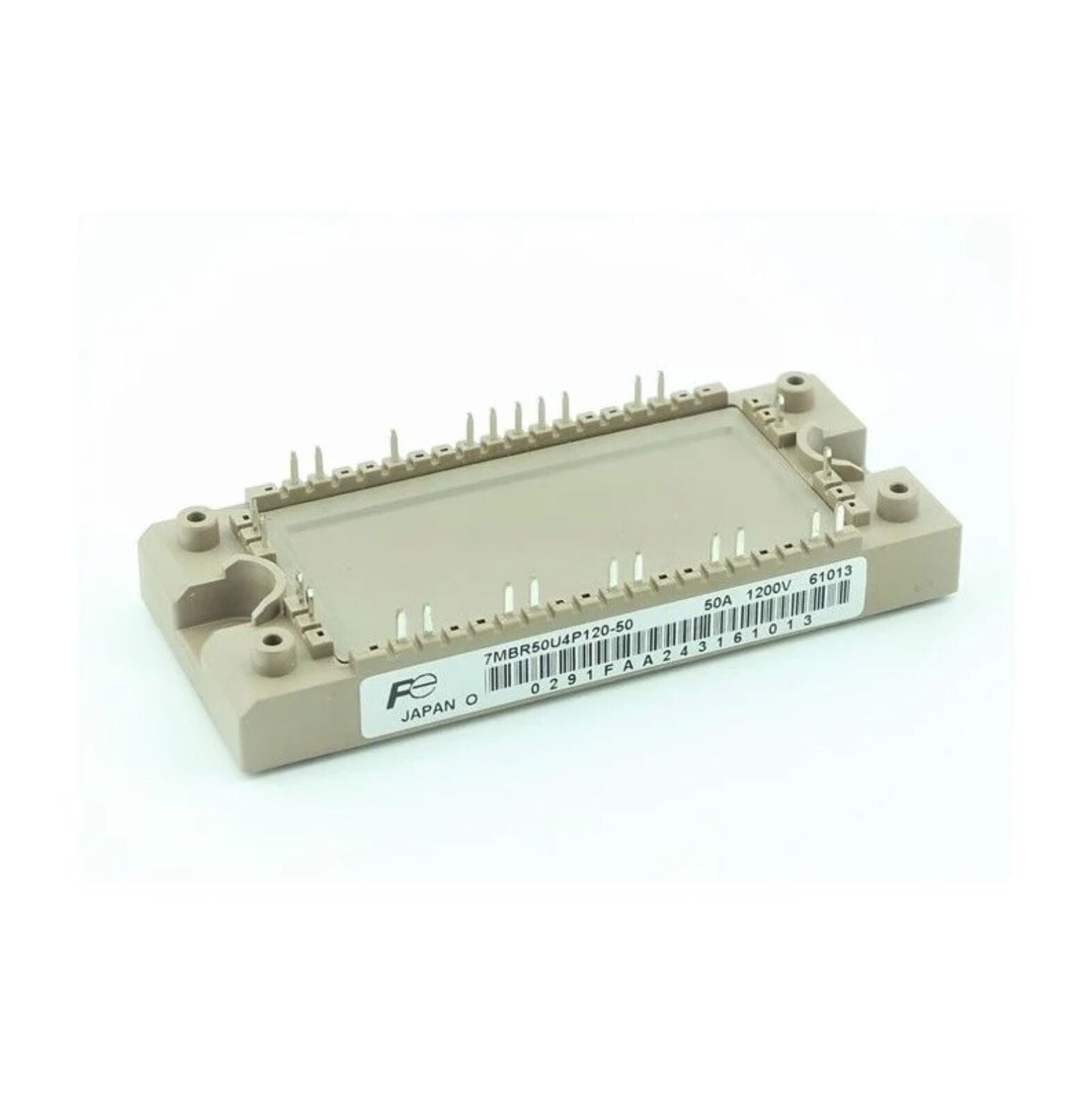

Fuji Electric 7MBR50U4P120-50 IGBT PIM Güç Modülü 1200V 50A

Fuji Electric 7MBR50U4P120-50 IGBT PIM Güç Modülü 1200V 50A

Fuji Electric 7MBR50U4P120-50, üç fazlı bir inverterin gerektirdiği tüm güç aşamalarını (doğrultucu, invertör ve frenleme ünitesi) tek bir kompakt pakette sunan gelişmiş bir PIM modülüdür. U4 serisi, Fuji'nin düşük anahtarlama kayıpları ve yüksek termal verimlilik sağlayan 4. nesil IGBT teknolojisi ile üretilmiştir. İzole edilmiş taban plakası sayesinde soğutucu üzerine kolayca monte edilebilen bu modül, endüstriyel motor sürücülerinden yenilenebilir enerji invertörlerine kadar geniş bir yelpazede kararlı ve güvenilir bir güç yönetimi sağlar.

Özellikler

• Marka: Fuji Electric
• Ürün Tipi: PIM (Power Integrated Module - IGBT, Rectifier & Brake)
• Kollektör-Emitter Gerilimi (VCES): 1200 V
• Nominal Kollektör Akımı (IC): 50 A
• İçerik: 3 Fazlı Doğrultucu + 6'lı IGBT Inverter + Frenleme IGBT'si + NTC Sensör
• Teknoloji: 4. Nesil IGBT (Düşük iletim ve anahtarlama kayıpları)
• Kılıf Yapısı: Kompakt, düşük endüktanslı, izole tabanlı modül
• Maksimum Junction Sıcaklığı (Tvjop): +150°C
• Montaj: Vidalı montaj, doğrudan soğutucu blok üzerine kurulum

Kullanım Alanları

Bu modül, özellikle yüksek verimlilik ve yerden tasarruf gerektiren güç elektroniği tasarımlarında tercih edilir:

• Endüstriyel Motor Sürücüleri (VFD): Küçük ve orta ölçekli AC motorların hız ve tork kontrolü.
• Servo Sürücü Sistemleri: Hassas konumlandırma gerektiren otomasyon ve robotik uygulamaları.
• HVAC ve Pompa Sistemleri: Enerji verimliliğinin ön planda olduğu fan, pompa ve kompresör kontrol üniteleri.
• Güç Dönüştürücüler: Küçük ölçekli güneş enerjisi (PV) invertörleri ve AC-DC-AC güç çevrim sistemleri.
• Kesintisiz Güç Kaynakları (UPS): Yüksek verimli statik UPS sistemlerinin giriş ve invertör katları.
