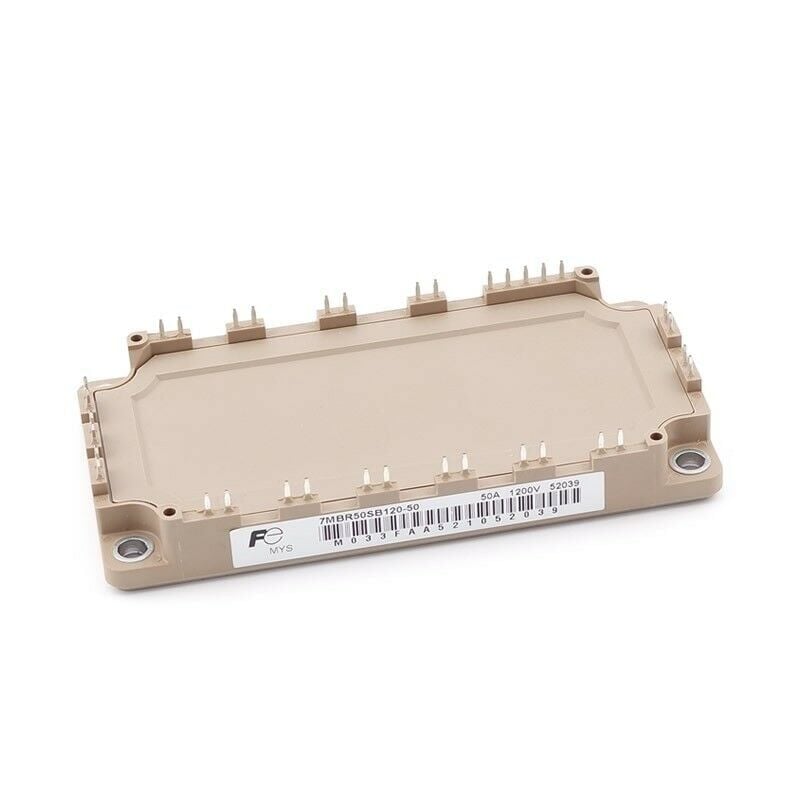

Fuji Electric 7MBR50SB120-50 IGBT Güç Modülü 1200V 50A

Fuji Electric 7MBR50SB120-50 IGBT Güç Modülü 1200V 50A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 50 A kolektör akımı (IC) kapasitesine sahiptir.
• Entegre Topoloji (PIM / CIB): Tek bir paket içerisinde 4 ana güç katı birleştirilmiştir:

1. 3 fazlı giriş doğrultucu köprüsü (Rectifier)
2. 3 fazlı inverter köprüsü (Inverter)
3. Frenleme transistörü (Brake Chopper)
4. Modül içi sıcaklık takibi için entegre NTC termistör

• S-Serisi IGBT Teknolojisi: Yüksek gerilim dayanımı sağlayan, düşük doyum gerilimli (VCEsat) ve düşük anahtarlama kayıplı NPT/Field-Stop çip mimarisi.
• M629 Kılıf Yapısı (EconoPIM™ 2 Uyumlu): PCB üzerine doğrudan lehimlenebilir bacak dizilimine ve izole bakır taban plakasına sahiptir.
• Yüksek Isıl Kararlılık: Bakır taban plakası ve seramik yalıtım katmanı sayesinde yüksek termal iletkenlik ve 2500 V AC elektriksel izolasyon sunar.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Asenkron ve senkron motorların hız/tork denetimini sağlayan genel amaçlı frekans konvertörleri.
• Servo Sürücü Sistemleri: CNC tezgahları, tekstil, ambalaj ve plastik enjeksiyon makinelerindeki hassas motor kontrol üniteleri.
• HVAC ve Pompa Sistemleri: Endüstriyel iklimlendirme santralleri, soğutma kompresörleri ve su pompası sürücü kartları.
• Asansör ve Vinç Sürücüleri: Kalkış torku yüksek, frenleme kıyıcısı aktif olan kaldırma ve taşıma sistemleri.
• Kesintisiz Güç Kaynakları (UPS): Endüstriyel tip yedek güç sistemleri ve DC/AC güç dönüştürücüleri.

Avantajları

• Hepsi Bir Arada (PIM) Tasarım: Doğrultucu, inverter, fren transistörü ve sıcaklık sensörünün tek pakette toplanması, sürücü kartındaki bileşen karmaşasını ve kaplanan alanı ciddi oranda azaltır.
• Dahili Sıcaklık Takibi: Entegre NTC termistör sayesinde harici bir ölçüm elemanına gerek duymadan gerçek zamanlı sıcaklık denetimi ve aşırı ısınma koruması sağlar.
• Kollektör-Emiter Doyum Kararlılığı: Doyum geriliminin (VCEsat) sıcaklıkla pozitif katsayılı değişimi, aşırı yük durumlarında kararlı çalışma ve güvenli paralel bağlanabilirlik sunar.
• Yüksek Kısa Devre Dayanımı: Endüstriyel çalışma ortamlarında oluşabilecek elektriksel şoklara, voltaj sıçramalarına ve aşırı akım/kısa devre durumlarına karşı geniş tolerans gösterir.
• Maliyet ve Üretim Kolaylığı: Standart EconoPIM™ 2 kılıf yapısı, montaj ve lehimleme işçilik süresini düşürerek toplam üretim maliyetlerini azaltır.
