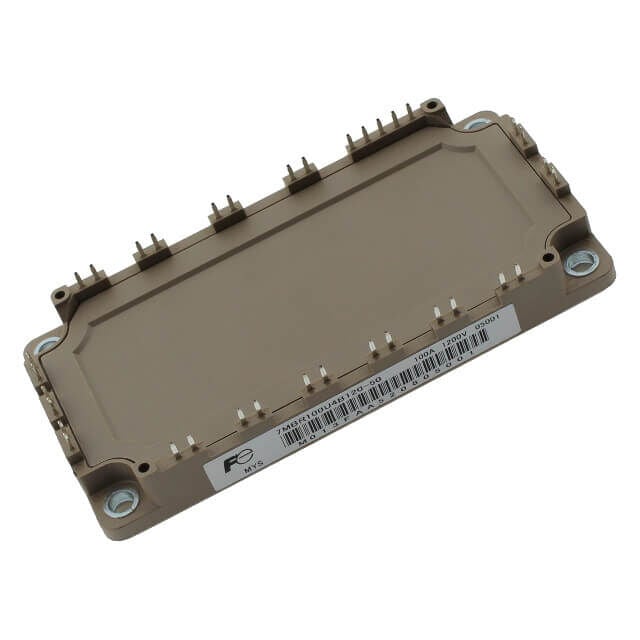

Fuji Electric 7MBR100U4B120 IGBT PIM Güç Modülü 100A 1200V

Fuji Electric 7MBR100U4B120 IGBT PIM Güç Modülü 100A 1200V

Fuji Electric 7MBR100U4B120, üç fazlı bir inverterin ihtiyaç duyduğu tüm temel güç katlarını tek bir gövdede sunan yüksek performanslı bir IGBT modülüdür. Bu PIM modülü içerisinde; 3 fazlı doğrultucu, frenleme devresi (braking chopper) ve 6 adet IGBT'den oluşan bir invertör çıkış katı bulunur. "U4" serisi, düşük kayıplı anahtarlama ve yüksek verimlilik sunan optimize edilmiş silikon teknolojisi ile donatılmıştır. Endüstriyel motor sürücüleri ve hassas hız kontrolü gerektiren sistemler için kompakt, güvenilir ve kolay montaj edilebilir bir güç çözümüdür.

Özellikler

• Marka: Fuji Electric
• Ürün Tipi: PIM (Power Integrated Module - IGBT + Rectifier + Chopper)
• Kollektör-Emitter Gerilimi (VCES): 1200 V
• Nominal Kollektör Akımı (IC): 100 A
• İçerik: 3 Fazlı Doğrultucu + 6'lı IGBT Inverter + Frenleme IGBT'si + NTC (Sıcaklık Sensörü)
• Kılıf Yapısı: Düşük ısıl dirençli, izole edilmiş modül yapısı
• Teknoloji: 4. Nesil IGBT teknolojisi (düşük anahtarlama kayıpları)
• Çalışma Sıcaklığı: +150 C junction sıcaklığına kadar dayanım
• Montaj: Vidalı montaj, soğutucu üzerine doğrudan kurulum

Kullanım Alanları

7MBR100U4B120, özellikle sürücü kartı tasarımlarında alanı optimize etmek isteyen profesyoneller için vazgeçilmezdir:

• AC Motor Sürücüleri (VFD): Genel amaçlı endüstriyel hız kontrol cihazları.
• Servo Sistemler: Hassas konumlandırma ve hız kontrolü gerektiren servo sürücü devreleri.
• UPS Sistemleri: Orta ölçekli kesintisiz güç kaynaklarının invertör katı.
• HVAC Sistemleri: Pompa ve fan uygulamaları için tasarlanan sürücü panelleri.
• Yenilenebilir Enerji: Küçük ölçekli rüzgar veya güneş enerjisi dönüştürücüleri.
• Özel Güç Kaynakları: Yüksek verimli AC-DC-AC güç dönüştürme gereksinimi olan tüm sistemler.
