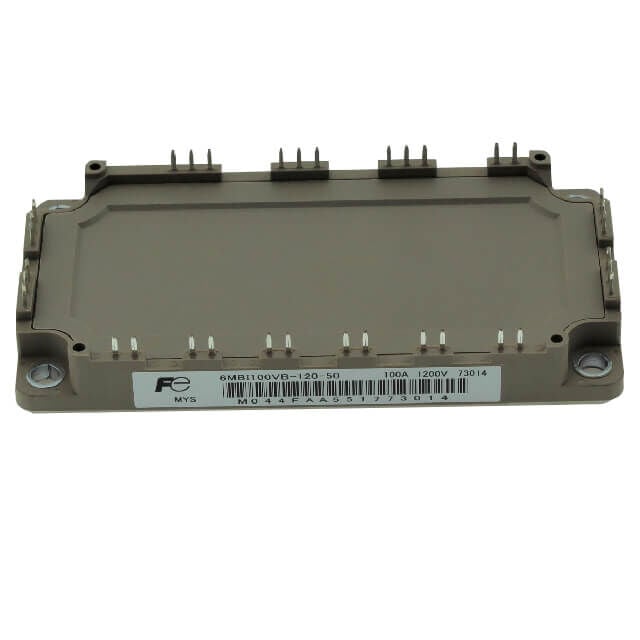

Fuji Electric 6MBI100VB-120-50 IGBT Güç Modülü 1200V 100A

Fuji Electric 6MBI100VB-120-50 IGBT Güç Modülü 1200V 100A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 100 A kolektör akımı (IC) kapasitesine sahiptir.
• Topoloji (Six-Pack): Tek kılıf içerisinde 3 fazlı AC motorları doğrudan sürmek için entegre edilmiş 6 adet IGBT ve bunlara ters paralel bağlı serbest dolaşım diyotları (FWD) bulunur.
• Trench-Gate / Field-Stop V-Serisi Teknolojisi: Fuji Electric'in 6. nesil V-Serisi çip teknolojisi sayesinde daha ince silikon yapısı ve son derece düşük doyum gerilimi (VCEsat) sunar.
• Dahili Sıcaklık Takibi (NTC Termistör): Modül sıcaklığını anlık izlemek ve aşırı ısınma koruması sağlamak amacıyla dahili NTC sensörü içerir.
• Econopack™ / M633 Kılıf Yapısı: Baskılı devre kartlarına (PCB) lehimlenebilir pin yapısına ve yüksek termal iletkenliğe sahip izole taban plakasına sahiptir.
• Yüksek Çalışma Sıcaklığı: Maksimum Tj = 175°C eklem sıcaklığı toleransı ile zorlu çalışma koşullarında yüksek kararlılık gösterir.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Orta güç sınıfındaki asenkron ve senkron motorların hız ve tork kontrolü sağlayan frekans konvertörleri.
• Servo Sürücü Sistemleri: CNC tezgahları, tekstil makineleri ve otomasyon hatlarındaki hassas konumlandırma sürücüleri.
• Asansör ve Yürüyen Merdiven Sürücüleri: Yüksek kalkış torku ve konforlu ivmelenme gerektiren asansör denetim sistemleri.
• HVAC ve Pompa Sürücüleri: Endüstriyel iklimlendirme santralleri, kompresörler ve su arıtma/pompa istasyonları.
• Kesintisiz Güç Kaynakları (UPS): Endüstriyel tesisler ve veri merkezleri için yüksek verimli güç dönüştürücü katları.
• Yenilenebilir Enerji İnvertörleri: Ticari çatı tipi güneş enerjisi (PV) sistemleri ve evreşir güç katları.

Avantajları

• Kompakt Tasarım: 3 fazlı inverter köprüsünün tek modülde toplanması, sürücü kartı boyutlarını küçültür ve kablolama karmaşasını azaltır.
• Düşük Güç Kayıpları: V-Serisi Trench teknolojisi sayesinde azaltılmış iletim (VCEsat) ve anahtarlama kayıpları ile sistem verimini maksimuma çıkarır.
• Optimize Edilmiş EMI Performansı: Yumuşak anahtarlama karakteristiği ve iyileştirilmiş diyot toparlanması sayesinde elektromanyetik paraziti ve yüksek frekanslı gürültüyü minimize eder.
• Yüksek Termal Güvenilirlik: Özel taban plakası yapısı sayesinde ısı transferi oldukça etkindir; bu da termal yorulmayı azaltarak modül ömrünü uzatır.
• Aşırı Akım ve Kısadevre Dayanımı: Yüksek kısa devre dayanım süresi (Short Circuit Withstand Time) sayesinde olası elektriksel arızalara karşı sistemi korur.
