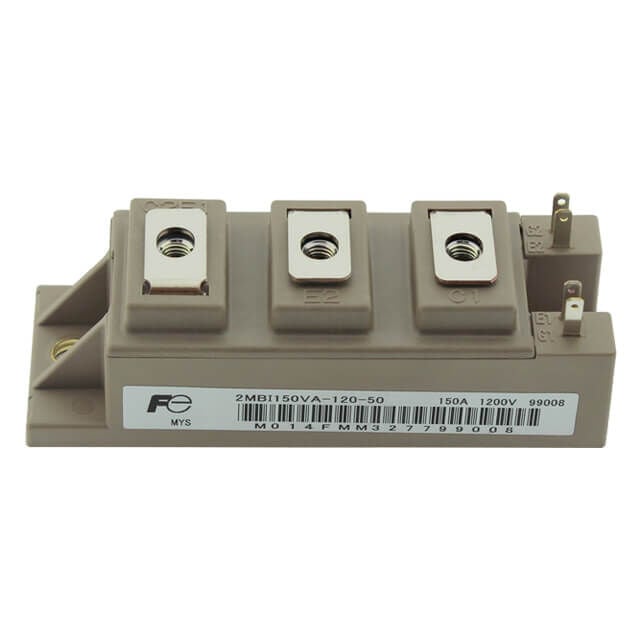

Fuji Electric 2MBI150VA-120-50 IGBT Güç Modülü 1200V 150A

Fuji Electric 2MBI150VA-120-50 IGBT Güç Modülü 1200V 150A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 150 A kolektör akımı (IC) kapasitesine sahiptir.
• Topoloji (Dual / Half-Bridge): Tek kılıf içerisinde seri bağlı 2 adet IGBT transistör ve bunlara ters-paralel bağlı hızlı serbest dolaşım diyotları (FWD) yer alır.
• V-Serisi Trench/Field-Stop Teknolojisi: Fuji'nin 6. nesil çip mimarisi sayesinde oldukça düşük doyum gerilimi (VCEsat) ve düşük anahtarlama kayıpları sunar.
• Maksimum Çalışma Sıcaklığı: Maksimum Tj = 175°C eklem sıcaklığı toleransı ile yüksek termal yükler altında kararlı performans gösterir.
• İzole Taban Plakası (Isolated Baseplate): Yüksek termal iletkenlik sağlayan seramik katman ve bakır taban plakası sayesinde 2500 V AC elektriksel yalıtım sunar.
• M249 Kılıf ve Bacak Mimarisi: Güvenli akım iletimi ve kolay bara (busbar) bağlantısı sağlayan vidalı/pinli endüstriyel kılıf yapısına sahiptir.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Orta ve yüksek güç sınıfındaki asenkron/senkron motorların hız ve tork denetimini sağlayan frekans konvertörleri.
• Kesintisiz Güç Kaynakları (UPS): Endüstriyel tesisler ve veri merkezleri için yüksek kapasiteli kesintisiz güç sistemlerinin invertör katları.
• Endüstriyel Kaynak Makineleri: High-frequency DC ve AC inverter kaynak cihazları.
• Yenilenebilir Enerji Sistemleri: Güneş enerjisi (PV) invertörleri ve rüzgar türbini güç dönüştürme üniteleri.
• İndüksiyon Isıtma ve Şarj Sistemleri: Endüstriyel indüksiyon ısıtıcıları ve yüksek güçlü akü şarj/DC güç üniteleri.

Avantajları

• Düşük Enerji Kayıpları: V-Serisi Trench teknolojisi sayesinde düşük iletim (VCEsat) ve anahtarlama kayıpları sunarak sistem verimliliğini artırır.
• Kolay Paralel Bağlanabilirlik: Pozitif sıcaklık katsayısına sahip VCEsat yapısı sayesinde modüller arası akım paylaşımı kendiliğinden dengelenir ve paralel çalıştırma kolaylaşır.
• Optimize Edilmiş EMI Performansı: Yumuşak anahtarlama karakteristiği ve iyileştirilmiş diyot toparlanma davranışı sayesinde devre üzerindeki elektromanyetik paraziti (EMI) ve gerilim sıçramalarını minimize eder.
• Yüksek Kısa Devre Dayanımı: Zorlu endüstriyel ortamlarda oluşabilecek elektriksel şoklara ve kısa devre durumlarına karşı geniş tolerans gösterir.
• Mekanik Dayanım ve Verimli Termal Yönetim: Düşük iç termal direnci (Rth) ısının soğutucuya hızlıca aktarılmasını sağlar; sağlam kılıf mimarisi ise mekanik titreşimlere karşı yüksek direnç sunar.
