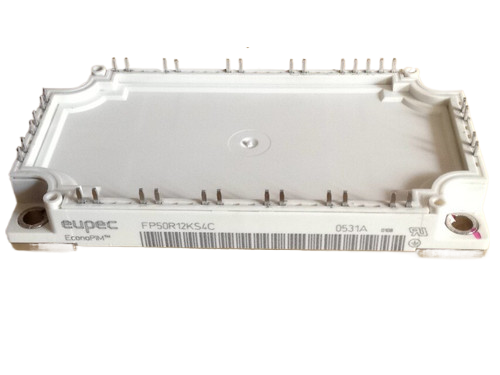

Eupec FP50R12KS4C IGBT Güç Modülü 1200V 50A

Eupec FP50R12KS4C IGBT Güç Modülü 1200V 50A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 50 A kolektör akımı (IC) kapasitesine sahiptir.
• Entegre Topoloji (PIM / CIB): Tek kılıf içerisinde 4 ana güç katı bir arada yer alır:

1. 3 fazlı AC giriş doğrultucu köprüsü (Rectifier)
2. 3 fazlı IGBT inverter köprüsü (Inverter)
3. Frenleme transistörü (Brake Chopper)
4. Modül sıcaklığını izlemek için dahili NTC termistör

• High-Speed (KS4) Çip Teknolojisi: Yüksek anahtarlama frekanslarında çalışabilen, hızlı geçiş karakteristiğine sahip özel IGBT3 / KS4 çip mimarisi.
• İzole Taban Plakası (Isolated Baseplate): Bakır taban plakası ve seramik yalıtım katmanı sayesinde yüksek termal iletkenlik ve 2500 V AC elektriksel izolasyon sunar.
• EconoPIM™ 2 Kılıf Yapısı: PCB üzerine lehimlenebilir bacak yapısı ve soğutucu bloğa cıvatalama imkanı sağlayan endüstriyel standart kılıf tasarımı.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Asenkron ve senkron motorların hız/tork denetimini sağlayan genel amaçlı frekans konvertörleri.
• Servo Sürücü Sistemleri: CNC tezgahları, tekstil, ambalaj ve otomasyon makinelerindeki hassas konumlandırma ve motor kontrolörleri.
• HVAC ve Pompa Sürücüleri: Endüstriyel iklimlendirme sistemleri, kompresörler ve su pompaları.
• Asansör ve Vinç Sürücüleri: Yüksek kalkış torku ve harici frenleme direnci kontrolü gerektiren kaldırma ve taşıma sistemleri.
• Kesintisiz Güç Kaynakları (UPS) ve Yüksek Frekanslı İnvertörler: Hızlı anahtarlama gerektiren güç şartlandırma sistemleri.

Avantajları

• Tüm Güç Katları Tek Pakette (PIM): Doğrultucu, inverter, fren kıyıcı ve NTC sensörünün tek bir modülde bulunması, sürücü kartındaki bileşen sayısını azaltır ve PCB alanını önemli ölçüde küçültür.
• Yüksek Anahtarlama Frekansı Toleransı: KS4 serisi çip yapısının hızlı anahtarlama kabiliyeti sayesinde daha yüksek frekanslarda düşük kayıpla çalışabilir.
• Dahili Isı Takibi: Entegre NTC termistör sayesinde harici bir sensör kullanmadan modülün sıcaklık denetimi ve aşırı ısınma koruması kolayca yapılabilir.
• Maliyet ve Montaj Kolaylığı: EconoPIM™ 2 kılıf standardı, üretim ve lehimleme işçilik sürelerini kısaltarak toplam sistem maliyetini düşürür.
• Yüksek Termal Güvenilirlik: Bakır taban plakası ve seramik katmanı sayesinde oluşan ısıyı soğutucu bloğa etkili bir şekilde iletir ve termal gerilimleri minimize eder.
