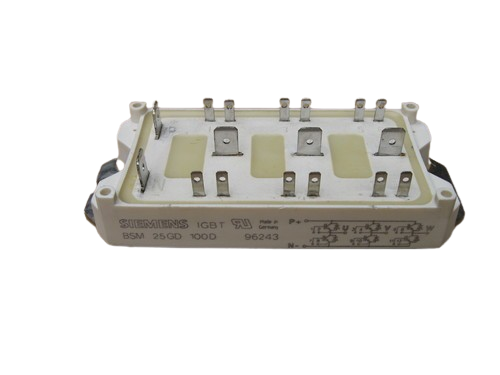

Eupec BSM25GD100D IGBT Modül 1000V 25A
Eupec (günümüzde Infineon Technologies bünyesinde yer alan) BSM25GD100D modeli, klasik endüstriyel sürücüler ve anahtarlamalı güç devreleri için tasarlanmış EconoPACK™ 2 kılıf yapısına sahip 6'lı (Six-pack / 3-Phase Inverter) bir IGBT güç modülüdür.Ürün Özellikleri
- Gerilim ve Akım Değerleri: 1000 V kolektör-emiter gerilimi (VCES) ve nominal 25 A kolektör akımı (IC) kapasitesine sahiptir.
- Topoloji (Six-Pack / 3-Phase Inverter): Tek modül içerisinde 3 fazlı AC motor sürmeye uygun, köprü şeklinde bağlı 6 adet IGBT transistör ve bunlara paralel bağlı serbest dolaşım diyotları (FWD) bulunur.
- NPT (Non-Punch-Through) Çip Teknolojisi: Yüksek gerilim dayanımı ve kararlı anahtarlama davranışı sunan, doyum gerilimi (VCEsat) pozitif sıcaklık katsayısına sahip NPT IGBT mimarisine sahiptir.
- İzole Taban Plakası (Isolated Baseplate): Yüksek termal iletkenlik sağlayan seramik katman ve bakır taban plakası sayesinde 2500 V AC elektriksel yalıtım sunar.
- Kılıf Mimarisi (EconoPACK™ 2): Baskılı devre kartı (PCB) üzerine kolay monte edilebilir bacak yapısı ve soğutucu bloğa doğrudan cıvatalama imkanı sağlar.
- Hızlı Serbest Dolaşım Diyotları: Düşük ters toparlanma süresine (fast free-wheeling diode) sahip entegre diyotlar içerir.
Kullanım Alanları
- Endüstriyel AC Motor Sürücüleri: Düşük ve orta güç sınıfındaki frekans konvertörleri ve inverter kartları.
- Servo Sürücüler: CNC tezgahları, tekstil ve paketleme makinelerindeki motor hız ve tork kontrol sistemleri.
- Kesintisiz Güç Kaynakları (UPS): Endüstriyel tip AC güç üreteçleri ve yedek güç sistemleri.
- HVAC ve Pompa Sistemleri: Fan, kompresör ve su pompası kontrolörleri.
- Kaynak Makineleri ve Dönüştürücüler: Yüksek frekanslı anahtarlama gerektiren endüstriyel güç kaynakları ve DC/AC invertörler.
Avantajları
- Tam Faz Entegrasyonu: 3 fazlı inverter katının tek bir kompakt pakette toplanması, sürücü kartındaki komponent sayısını ve iz genişliğini azaltır.
- Paralel Bağlama Kolaylığı: NPT IGBT teknolojisinin sunduğu pozitif sıcaklık katsayısı (VCEsat) sayesinde akım paylaşımı dengelidir; bu da modüllerin paralel çalıştırılmasını kolaylaştırır.
- Yüksek Kısa Devre Dayanımı: Yüksek elektriksel ve mekanik stres koşullarında arızalanmaya karşı geniş bir kısa devre dayanım marjı sunar.
- Mekanik Kararlılık ve Standart Kılıf: EconoPACK™ kılıf standardı, muadil yedek parça değişimlerinde ve kart revizyonlarında yüksek uyumluluk sağlar.
- Güvenilir Isı İletimi: Düşük iç termal direnci sayesinde oluşan ısıyı soğutucu plakaya hızlıca aktararak termal kararlılık sağlar.
