ABB 5SDD71B0400 400V 7110A Disk Tipi Doğrultucu Diyot

ABB 5SDD71B0400 400V 7110A Disk Tipi Doğrultucu Diyot

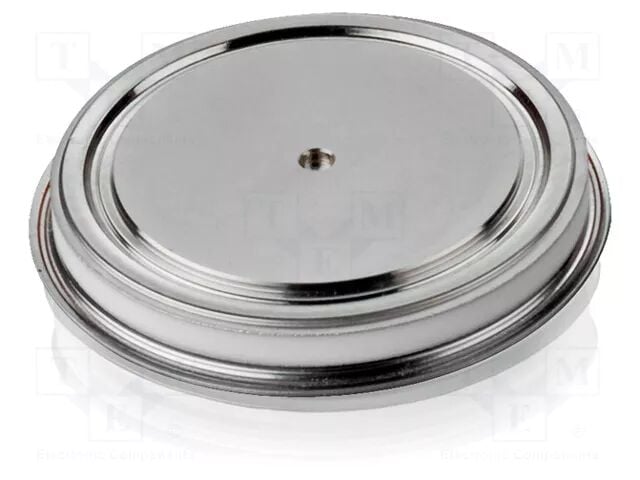

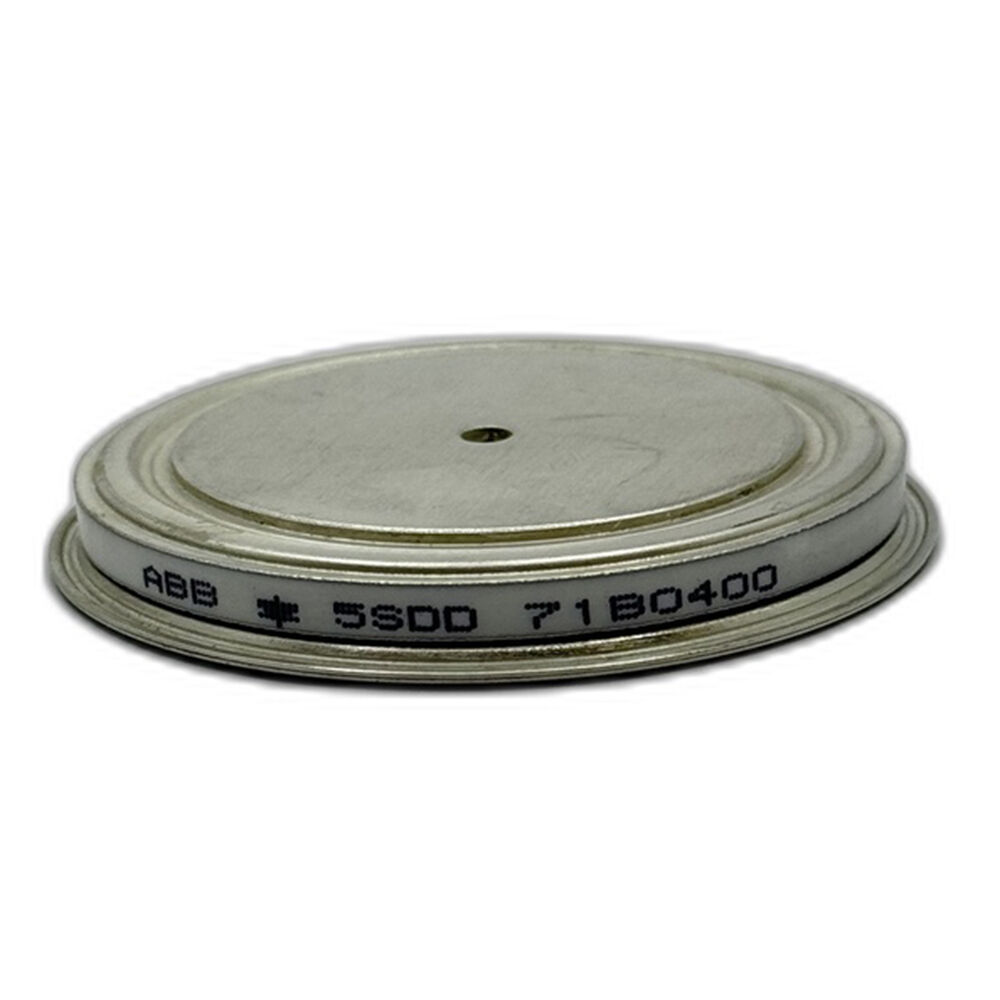

ABB 5SDD71B0400, en zorlu endüstriyel ortamlarda yüksek verimlilik ve güvenilirlik sağlamak üzere tasarlanmış, disk tipi (press-pack) bir doğrultucu diyottur. 7110 Amper gibi çok yüksek bir sürekli akım taşıma kapasitesine sahip olan bu ürün, özellikle kaynak makineleri ve ağır sanayi güç dönüştürücüleri için optimize edilmiştir. "Hockey-puck" tasarımı, soğutucu bloklara yüksek basınçla monte edilerek mükemmel termal iletim sağlar. Düşük iletim kayıpları ve yüksek elektriksel dayanımı ile kesintisiz operasyon gerektiren kritik sistemlerde endüstriyel standartları belirleyen bir bileşendir.

Özellikler

• Marka: ABB
• Ürün Tipi: Disk Tipi (Hockey-Puck) Kaynak Diyodu
• Nominal Ortalama Akım (IFAVM): 7110 A (85°C kasa sıcaklığında)
• Ters Gerilim Dayanımı (VRRM): 400 V
• Darbe Akımı (IFSM): 55.000 A (10 ms, 50 Hz için)
• Eşik Gerilimi (VTO): 0.740 V
• Eğim Direnci (rF): 0.026 mΩ
• İzolasyon/Montaj: Press-Pack (Baskı/Pres montajı gerektirir)
• Çalışma Sıcaklığı (Tvj): -40°C ile +170°C arası
• Boyutlar: Ø63 mm (gövde) / Ø44.4 mm (temas alanı)

Kullanım Alanları

ABB 5SDD71B0400, yüksek akım yoğunluğu gerektiren uygulamalarda rakipsiz bir performans sunar:

• Endüstriyel Kaynak Makineleri: Özellikle direnç kaynağı ve yüksek akımlı ark kaynak sistemlerinin doğrultma katları.
• Elektrokimyasal Tesisler: Yüksek akım gerektiren elektroliz ve metal kaplama (galvaniz) süreçleri.
• Güç Dönüştürücüler: Yüksek güçlü AC/DC doğrultma istasyonları ve enerji besleme üniteleri.
• Ağır Sanayi Sürücüleri: Yüksek akımlı DC motor sürücülerinin giriş veya çıkış katları.
• Enerji Yönetimi: Çok yüksek akım kapasitesine sahip endüstriyel güç kaynakları.
