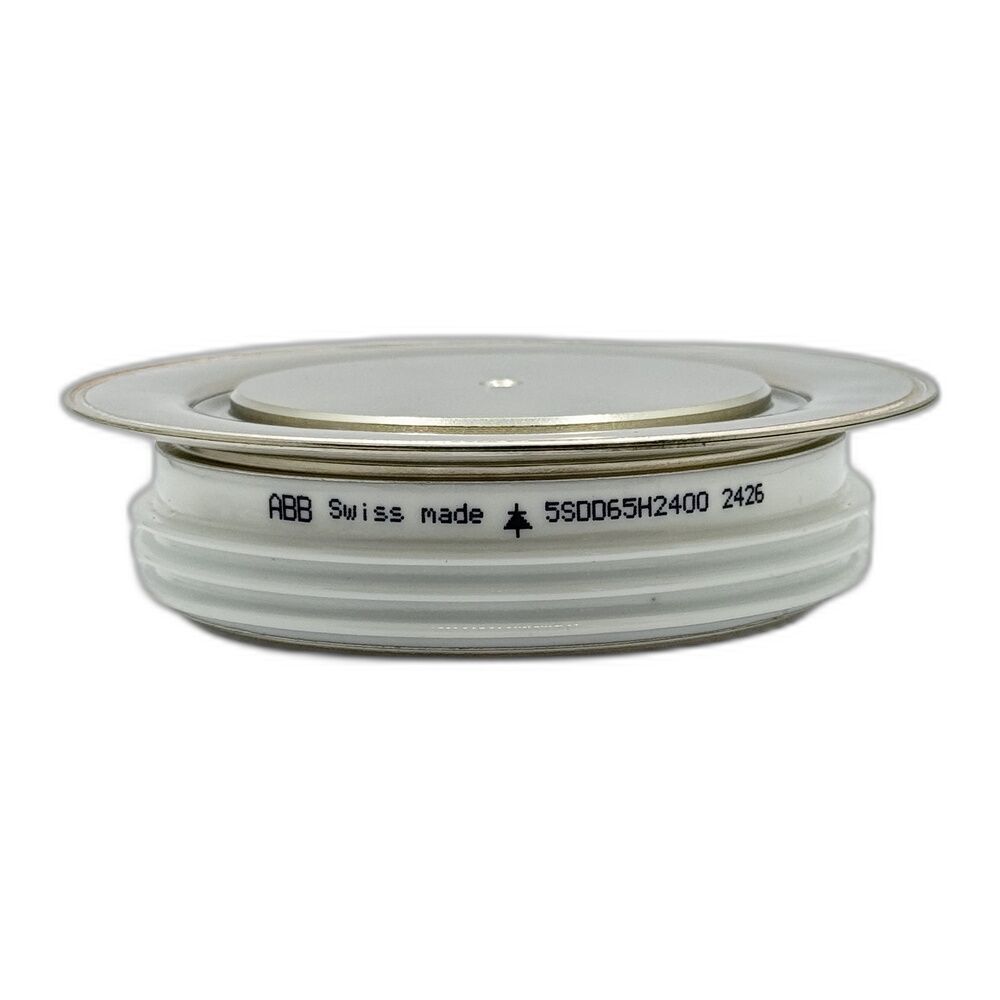

ABB 5SDD65H2400 Press-Pack Doğrultucu Diyot 6520A 2400V
ABB 5SDD65H2400 Press-Pack Doğrultucu Diyot 6520A 2400V
ABB 5SDD65H2400 yüksek akım kapasiteli disk tip doğrultucu diyot, ağır sanayi güç elektroniği uygulamaları için geliştirilmiş press-pack (hockey-puck) yapıda bir yarı iletken güç bileşenidir. 2400V ters gerilim dayanımı ve 6500A üzeri ortalama akım kapasitesi sayesinde büyük doğrultucu sistemleri, yüksek güçlü AC sürücüler ve metal rafinasyon tesislerinde güvenilir enerji dönüşümü sağlar.
Özellikler
- Stok Kodu: 5SDD65H2400
- Üretici: ABB
- Ürün Tipi: Yüksek Güç Doğrultucu Diyot
- Montaj Tipi: Disk Tip / Press-Pack (Hockey-Puck)
- Maksimum tekrarlayan ters gerilim (VRRM): 2400 V
- Maksimum tekrarlanmayan ters gerilim (VRSM): 2400 V
- Ortalama ileri akım (IFAV): 6520 A (Tc = 85°C)
- RMS ileri akım (IFRMS): 10240 A
- Tepe ani akım (IFSM): 63 kA (8.3 ms yarım sinüs)
- Eşik gerilimi (VT0): 0.87 V
- İleri eğim direnci (rT): 0.057 mΩ
- Maksimum ileri gerilim düşümü (VFM): 1.10 V
- Maksimum jonksiyon sıcaklığı (Tj max): 190°C
- Çalışma sıcaklık aralığı: 0°C ile 190°C
- Depolama sıcaklığı: -40°C ile +190°C
- Termal direnç (RthJC): 8.0 K/kW
- Termal direnç (RthCH): 2.5 K/kW
- Montaj kuvveti: 50 ±5 kN
- Ağırlık: yaklaşık 0.9 kg
- Gövde ölçüleri: Ø102 × Ø63 × 26 mm
- Kasa tipi: H (Industry Standard Housing)
Kullanım Alanları
- Yüksek güçlü doğrultucu köprü devreleri
- Büyük AC motor sürücü sistemleri
- Alüminyum ergitme ve metal rafinasyon tesisleri
- Raylı sistem enerji besleme altyapıları
- Endüstriyel güç kaynakları
- Ağır sanayi enerji dönüşüm sistemleri
Avantajları
- 6500A yüksek akım kapasitesi
- 2400V ters gerilim dayanımı
- Press-pack disk yapısı sayesinde güçlü mekanik dayanım
- Düşük iletim kaybı ile yüksek verim
- Çift taraflı soğutma imkanı ile güçlü termal performans
- Ağır sanayi uygulamalarında güvenilir ve uzun ömürlü çalışma
Açıklama: ABB 5SDD65H2400 doğrultucu diyot, yüksek akım ve yüksek güç gerektiren endüstriyel doğrultucu sistemleri için tasarlanmış profesyonel bir yarı iletken bileşendir. 2400V gerilim sınıfı ve güçlü akım kapasitesi sayesinde ağır sanayi enerji dönüşüm sistemleri, büyük güç elektroniği uygulamaları ve yüksek güçlü sürücü sistemlerinde güvenilir performans sağlar.
