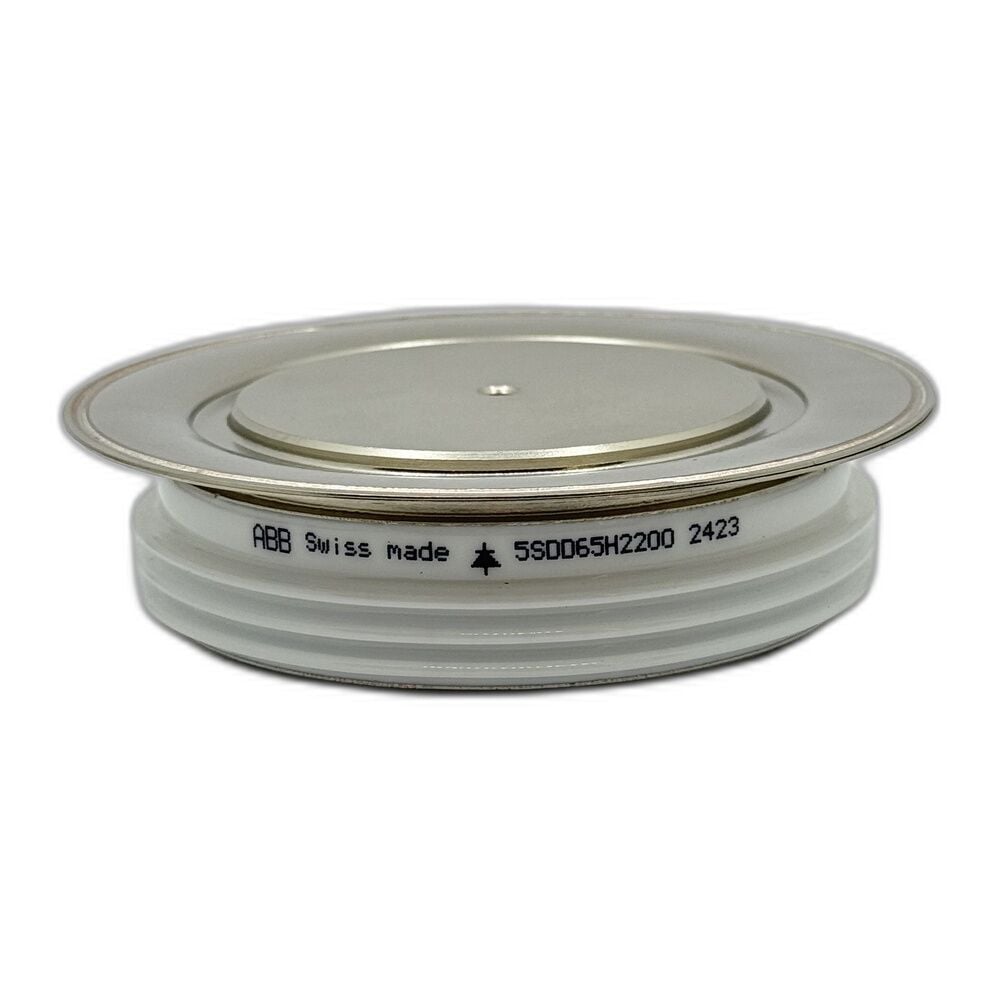

ABB 5SDD65H2200 Press-Pack Doğrultucu Diyot 6500A 2200V

ABB 5SDD65H2200 Press-Pack Doğrultucu Diyot 6500A 2200V

ABB 5SDD65H2200 yüksek akım kapasiteli doğrultucu diyot, ağır sanayi güç elektroniği uygulamaları için geliştirilmiş disk tip (press-pack / hockey-puck) yarı iletken güç bileşenidir. 2200V ters gerilim dayanımı ve 6500A ortalama akım kapasitesi ile büyük doğrultucu sistemleri, yüksek güçlü AC sürücüler ve metal rafinasyon tesislerinde güvenilir enerji dönüşümü sağlar.

Özellikler

• Stok Kodu: 5SDD65H2200
• Üretici: ABB
• Ürün Tipi: Yüksek Güç Doğrultucu Diyot
• Montaj Tipi: Disk Tip / Press-Pack (Hockey-Puck)
• Maksimum tekrarlayan ters gerilim (VRRM): 2200 V
• Maksimum tekrarlanmayan ters gerilim (VRSM): 2200 V
• Ortalama ileri akım (IFAV): 6500 A (Tc = 85°C)
• Tepe ani akım (IFSM): 59 kA
• Eşik gerilimi (VTO): 0.87 V
• İleri eğim direnci (rF): 0.057 mΩ
• Maksimum jonksiyon sıcaklığı (Tj max): 190°C
• Termal direnç (RthJC): 8.0 K/kW
• Termal direnç (RthCH): 2.5 K/kW
• Montaj kuvveti: 50 ±5 kN
• Ağırlık: yaklaşık 0.9 kg
• Gövde ölçüleri: 102 × 63 × 26 mm
• Kasa tipi: H (Industry standard housing)

Kullanım Alanları

• Yüksek güçlü doğrultucu köprü devreleri
• Büyük AC motor sürücü sistemleri
• Alüminyum ergitme ve metal rafinasyon tesisleri
• Raylı sistem enerji besleme altyapıları
• Endüstriyel güç kaynakları
• Ağır sanayi enerji dönüşüm sistemleri

Avantajları

• 6500A yüksek akım kapasitesi
• 2200V ters gerilim dayanımı
• Press-pack disk yapısı sayesinde güçlü mekanik dayanım
• Düşük iletim kaybı ile yüksek verim
• Çift taraflı soğutma imkanı ile güçlü termal performans
• Ağır sanayi uygulamalarında güvenilir ve uzun ömürlü çalışma

Açıklama: ABB 5SDD65H2200 doğrultucu diyot, yüksek akım ve yüksek güç gerektiren endüstriyel doğrultucu sistemleri için tasarlanmış profesyonel bir yarı iletken bileşendir. 6500A akım kapasitesi ve press-pack disk yapısı sayesinde ağır sanayi enerji dönüşüm sistemleri ve büyük güç elektroniği uygulamalarında güvenilir performans sunar.
