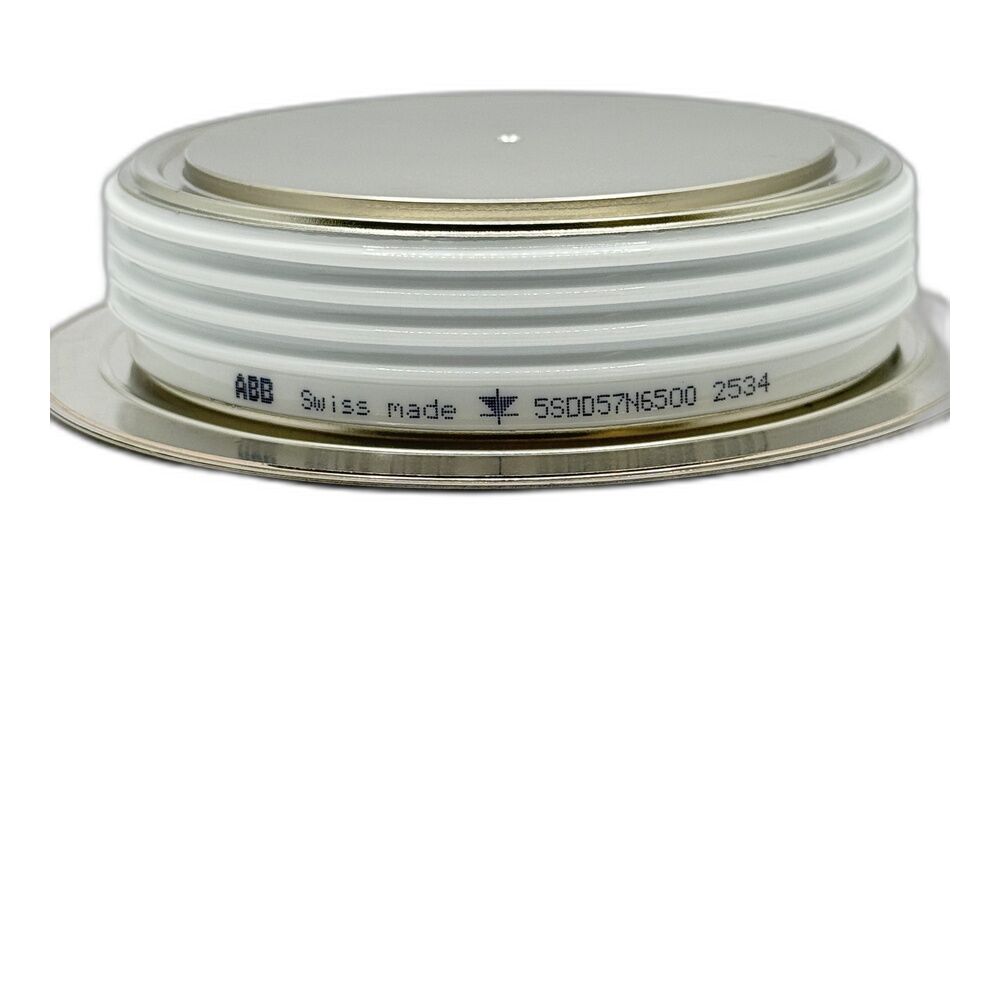

ABB 5SDD57N6500 Press-Pack Doğrultucu Diyot 5700A 6500V
ABB 5SDD57N6500 Press-Pack Doğrultucu Diyot 5700A 6500V
ABB 5SDD57N6500 yüksek güçlü doğrultucu diyot, ağır sanayi güç elektroniği ve yüksek akım doğrultucu sistemleri için geliştirilmiş disk tip (press-pack / hockey-puck) yarı iletken bileşendir. 6500V ters gerilim dayanımı ve 5700A ortalama akım kapasitesi sayesinde büyük AC sürücü sistemleri, metal rafinasyon tesisleri ve endüstriyel enerji dönüşüm uygulamalarında yüksek güvenilirlik ve verimli çalışma sağlar.
Özellikler
- Stok Kodu: 5SDD57N6500
- Üretici: ABB
- Ürün Tipi: Yüksek Güç Doğrultucu Diyot
- Montaj Tipi: Disk Tip / Press-Pack (Hockey-Puck)
- Maksimum tekrarlayan ters gerilim (VRRM): 6500 V
- Maksimum tekrarlanmayan ters gerilim (VRSM): 6500 V
- Ortalama ileri akım (IFAV): 5700 A (Tc = 85°C)
- RMS ileri akım (IFRMS): yaklaşık 8950 A
- Tepe ani akım (IFSM): yaklaşık 82 kA
- Eşik gerilimi (VFO): 0.77 V
- İleri eğim direnci (rF): 0.096 mΩ
- Maksimum jonksiyon sıcaklığı (Tj max): 160°C
- Termal direnç (RthJC): 4.7 K/kW
- Montaj kuvveti: yaklaşık 90 kN
- Ağırlık: yaklaşık 2.9 kg
- Gövde ölçüleri: Ø150 × Ø100 × 35 mm
Kullanım Alanları
- Yüksek güçlü doğrultucu köprü devreleri
- Büyük AC motor sürücü sistemleri
- Alüminyum ergitme ve metal rafinasyon tesisleri
- Raylı sistem enerji besleme altyapıları
- Endüstriyel güç kaynakları
- Ağır sanayi enerji dönüşüm sistemleri
Avantajları
- 6500V yüksek ters gerilim dayanımı
- 5700A yüksek akım kapasitesi
- Press-pack disk yapısı sayesinde yüksek mekanik dayanım
- Düşük iletim kaybı ile yüksek verim
- Çift taraflı soğutma ile güçlü termal performans
- Ağır sanayi ve yüksek güç uygulamalarında güvenilir çalışma
Açıklama: ABB 5SDD57N6500 doğrultucu diyot, yüksek akım ve yüksek gerilim gerektiren endüstriyel güç elektroniği uygulamaları için tasarlanmış profesyonel bir yarı iletken güç bileşenidir. 6500V gerilim sınıfı ve güçlü akım kapasitesi sayesinde büyük doğrultucu sistemleri, ağır sanayi enerji dönüşüm tesisleri ve yüksek güçlü sürücü uygulamalarında güvenilir performans sunar.
