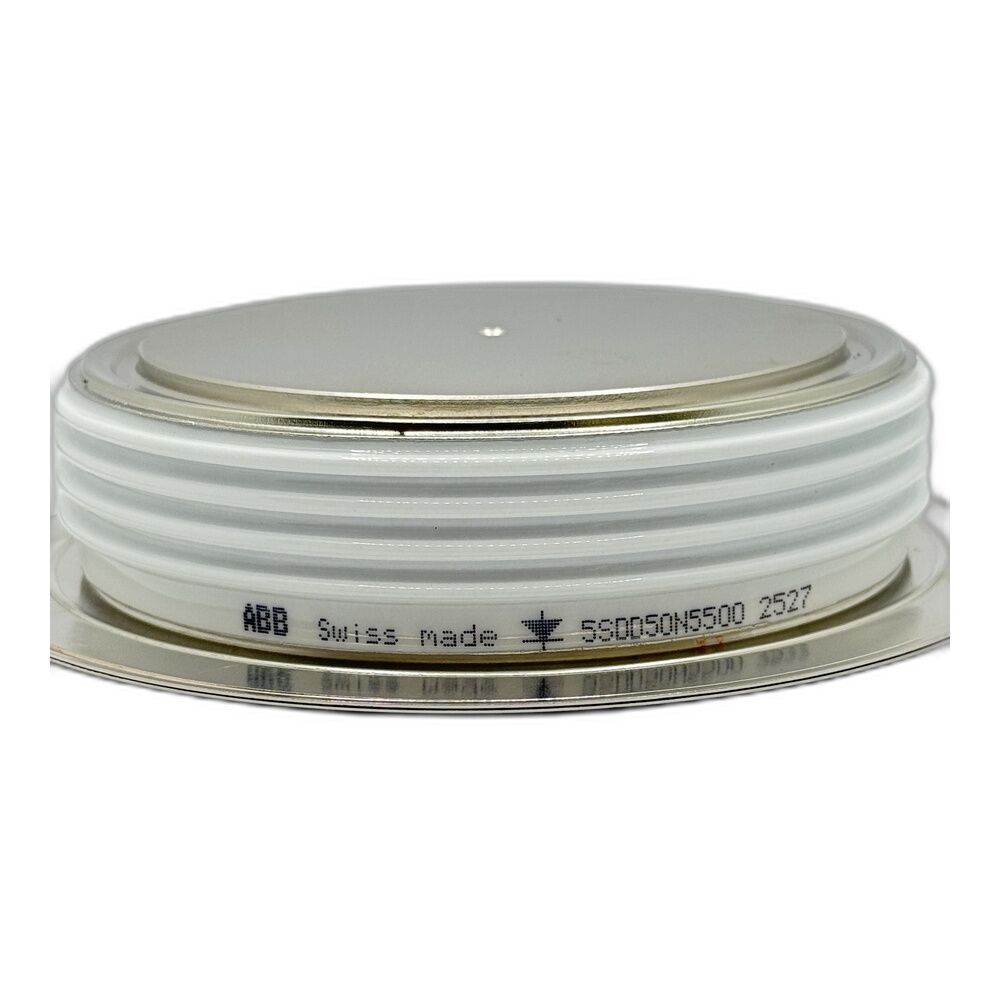

ABB 5SDD50N5500 Press-Pack Doğrultucu Diyot 4570A 5000V
ABB 5SDD50N5500 Press-Pack Doğrultucu Diyot 4570A 5000V
ABB 5SDD50N5500 yüksek güçlü disk tip doğrultucu diyot, ağır sanayi güç elektroniği uygulamaları ve yüksek akım doğrultucu sistemleri için geliştirilmiş press-pack (hockey-puck) yapıda bir yarı iletken güç bileşenidir. 5000V ters gerilim dayanımı ve 4500A üzeri ortalama akım kapasitesi sayesinde büyük AC sürücüler, metal rafinasyon tesisleri ve endüstriyel enerji dönüşüm sistemlerinde güvenilir performans sunar.
Özellikler
- Stok Kodu: 5SDD50N5500
- Üretici: ABB
- Ürün Tipi: Yüksek Güç Doğrultucu Diyot
- Montaj Tipi: Disk Tip / Press-Pack (Hockey-Puck)
- Maksimum tekrarlayan ters gerilim (VRRM): 5000 V
- Maksimum tekrarlanmayan ters gerilim (VRSM): 5500 V
- Ortalama ileri akım (IFAV): 4570 A (Tc = 85-90°C)
- RMS ileri akım (IFRMS): yaklaşık 7180 A
- Tepe ani akım (IFSM): yaklaşık 73 kA
- Eşik gerilimi (VTO): 0.8 V
- İleri eğim direnci (rT): 0.107 mΩ
- Maksimum ileri gerilim düşümü (VF): yaklaşık 1.34 V
- Maksimum jonksiyon sıcaklığı (Tj max): 150°C
- Çalışma sıcaklık aralığı: -40°C ile +150°C
- Termal direnç (RthJC): 5.7 K/kW
- Montaj kuvveti: 81 – 108 kN
- Ağırlık: yaklaşık 2.8 kg
- Gövde ölçüsü: yaklaşık Ø151 / Ø100 × 35 mm
Kullanım Alanları
- Yüksek güçlü doğrultucu köprü devreleri
- Büyük AC motor sürücü sistemleri
- Alüminyum ergitme ve metal rafinasyon tesisleri
- Raylı sistem enerji besleme altyapıları
- Endüstriyel güç kaynakları
- Yüksek güçlü enerji dönüşüm sistemleri
Avantajları
- 5000V yüksek ters gerilim dayanımı
- 4500A üzeri güçlü akım kapasitesi
- Press-pack disk yapısı ile yüksek mekanik dayanım
- Düşük iletim kaybı sayesinde yüksek verim
- Çift taraflı soğutma ile güçlü termal performans
- Ağır sanayi uygulamalarında güvenilir çalışma
Açıklama: ABB 5SDD50N5500 doğrultucu diyot, yüksek akım ve yüksek gerilim gerektiren endüstriyel güç elektroniği uygulamaları için tasarlanmış profesyonel bir yarı iletken bileşendir. 5000V gerilim sınıfı ve yüksek akım kapasitesi sayesinde büyük doğrultucu sistemleri, ağır sanayi enerji dönüşüm tesisleri ve endüstriyel sürücü sistemlerinde güvenilir ve verimli çalışma sağlar.
