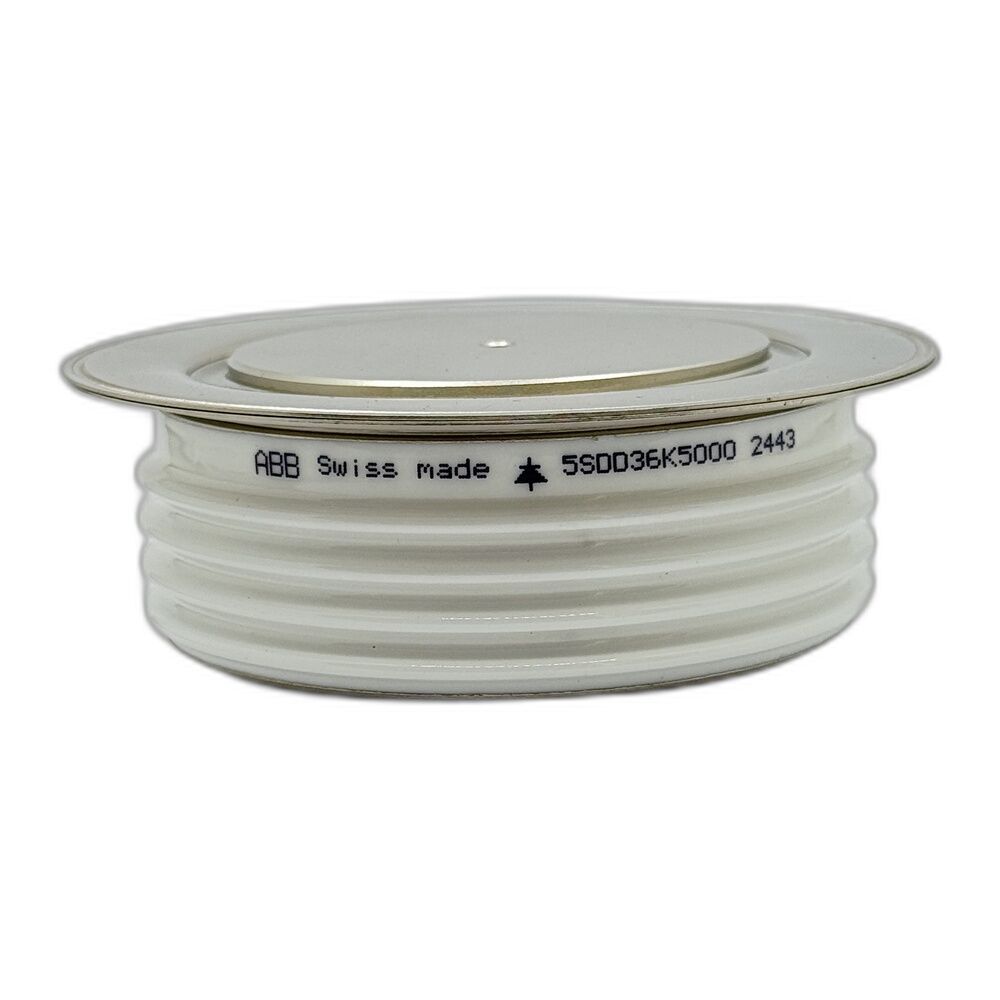

ABB 5SDD36K5000 Press-Pack Doğrultucu Diyot 3638A 5000V

ABB 5SDD36K5000 Press-Pack Doğrultucu Diyot 3638A 5000V

ABB 5SDD36K5000 yüksek güçlü disk tip doğrultucu diyot, ağır sanayi güç elektroniği ve büyük doğrultucu sistemleri için geliştirilmiş press-pack (hockey-puck) yapıda bir yarı iletken güç bileşenidir. 5000V ters gerilim dayanımı ve 3600A üzeri ortalama akım kapasitesi ile yüksek güçlü AC sürücüler, metal işleme tesisleri ve endüstriyel enerji dönüşüm uygulamalarında güvenilir performans sağlar.

Özellikler

• Stok Kodu: 5SDD36K5000
• Üretici: ABB
• Ürün Tipi: Yüksek Güç Doğrultucu Diyot
• Montaj Tipi: Disk Tip / Press-Pack (Hockey-Puck)
• Maksimum tekrarlayan ters gerilim (VRRM): 5000 V
• Ortalama ileri akım (IFAV): 3638 A (Tc = 85°C)
• RMS ileri akım (IFRMS): 5715 A
• Maksimum ani akım (IFSM): 45 kA
• Eşik gerilimi (VTO): 0.903 V
• İleri eğim direnci (rT): 0.136 mΩ
• Maksimum ileri gerilim düşümü (VFM): 1.43 V
• Çalışma sıcaklık aralığı: -40°C ile +160°C
• Maksimum jonksiyon sıcaklığı: 160°C
• Termal direnç (RthJC): 9.2 K/kW
• Montaj kuvveti: 50 ±5 kN
• Ağırlık: yaklaşık 1.2 kg
• Boyutlar: 102 × 63 × 35 mm

Kullanım Alanları

• Yüksek güçlü doğrultucu köprü devreleri
• Endüstriyel AC sürücüler
• Alüminyum ergitme ve metal rafinasyon tesisleri
• Raylı sistem enerji besleme altyapıları
• Yüksek güçlü güç kaynakları
• Ağır sanayi enerji dönüşüm sistemleri

Avantajları

• 5000V yüksek ters gerilim dayanımı
• 3600A üzeri güçlü akım kapasitesi
• Press-pack disk yapısı ile yüksek mekanik dayanım
• Düşük iletim kaybı sayesinde yüksek verim
• Çift taraflı soğutma ile güçlü termal performans
• Ağır sanayi uygulamalarında güvenilir çalışma

Açıklama: ABB 5SDD36K5000 doğrultucu diyot, yüksek güç elektroniği uygulamalarında kullanılan profesyonel bir yarı iletken bileşendir. 5000V gerilim sınıfı ve yüksek akım kapasitesi sayesinde büyük doğrultucu sistemleri, endüstriyel sürücüler ve ağır sanayi enerji dönüşüm uygulamalarında güvenilir ve verimli çalışma sağlar.
